Grafico - Duvidas

[lisandroeloir]

Boa tarde,

Pessoal, estou com problemas nos valores gerados pelo meu gráfico de trafego de rede, tenho monitorado vários Switchs 3COM 4500, resolvi gerar um gráfico de tráfego de rede tendo como base entrada e saida da porta (26) porta que chega o meu link, pois bem o meu link é de 10 Mbps, porém o gráfico apresenta valores de 34Mbps, abaixo a configuração do ítem Port In e PortOut

SNMP OID (ifInOctets.4227825)
Comunidade SNMP (public)
Porta (161)
Tipo de informação (Numerico inteiro sem sinal)
Tipo de dados (decinal)
Unidades (bps)
Usar multiplicador customizado (8)

Tem alguma coisa errada?

desde já agradeço pela colaboração.

[eltoniacanga]

Lisandro,

Não vejo erro na configuração do intem, poderia mandar um print da configuração do grafico?

[lisandroeloir]

Lisandro,

Não vejo erro na configuração do intem, poderia mandar um print da configuração do grafico?

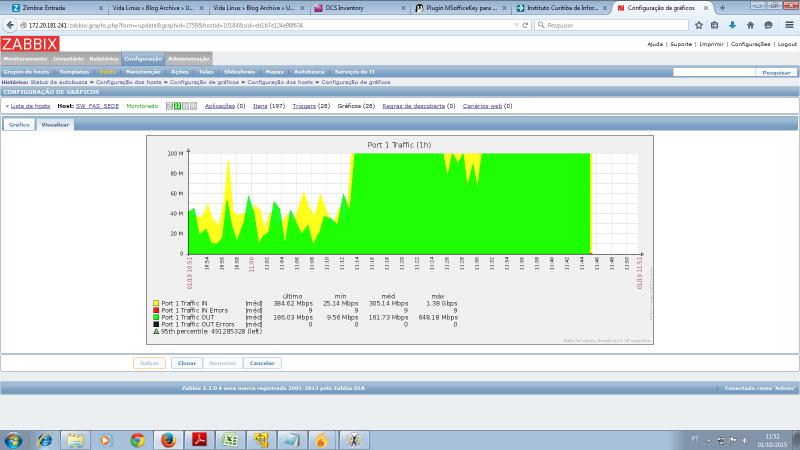

Segue o print

[Hernandes Martins]

Mas você tem um gráfico com varias informações, pq não utilizar apenas dois gráficos In e out e gerar outra tela com todas informações.

o link vai direto para o switch ? não passa por nenhum firewall ou outro device?

[lisandroeloir]

Mas você tem um gráfico com varias informações, pq não utilizar apenas dois gráficos In e out e gerar outra tela com todas informações.

o link vai direto para o switch ? não passa por nenhum firewall ou outro device?

Boa, então você diz criar apenas um gráfico que mostre o tráfego de entrada e outro apenas com o de saída?, oq fiz não está correto? não ficaria a mesma coisa?, Já em relação ao link, o mesmo sai do modem e vai direto para o switch...vlww

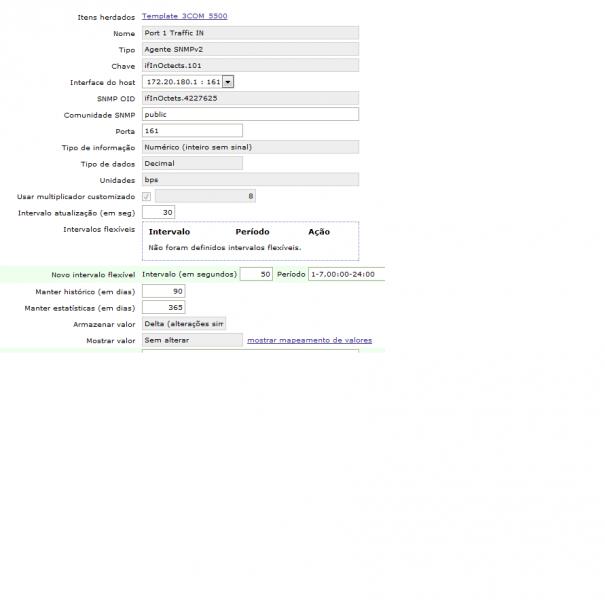

Segue a configuração do item...

[Hernandes Martins]

Lisandro,

Pelo que observei no gráfico sua interface é Giga ou seja você está utilzando ifIn e ifOut observe as seguintes métricas e pesquise referente ao assunto.

High Speed interfaces

For high-speed interfaces (100Mbps or above) you should use 64-bit counters if the device supports them:

ifHCInOctets: 1.3.6.1.2.1.31.1.1.1.6 (64-bit Octets in counter)
ifHCOutOctets: 1.3.6.1.2.1.31.1.1.1.10 (64-bit Octets out counter)
ifHCInUcastPkts: 1.3.6.1.2.1.31.1.1.1.7 (64-bit Packets in counter)
ifHCOutUcastPkts: 1.3.6.1.2.1.31.1.1.1.11 (64-bit Packets out counter)
ifHighSpeed: 1.3.6.1.2.1.31.1.1.1.15 (An estimate of the interface's current bandwidth in units of 1Mbps)

Low Speed interfaces

Lower speed interfaces can get by with 32-bit counters. If you use 32-bit counters on high-speed interfaces, they can wrap quickly; a 10 Mbps stream of back-to-back, full-size packets causes ifInOctets to wrap in just over 57 minutes. At 100 Mbps, the minimum wrap time is 5.7 minutes, and at 1 Gbps, the minimum is 34 seconds Note 1

ifInOctets: 1.3.6.1.2.1.2.2.1.10 (32-bit Octets in counter)
ifOutOctets: 1.3.6.1.2.1.2.2.1.16 (32-bit Octets out counter)
ifInUcastPkts: 1.3.6.1.2.1.2.2.1.11 (32-bit Packets in counter)
ifOutUcastPkts: 1.3.6.1.2.1.2.2.1.17 (32-bit Packets out counter)
ifSpeed: 1.3.6.1.2.1.2.2.1.5 (Currently negotiated speed of the interface - Max: 4.294 Gbps)


http://serverfault.com/questions/401...sco-zte-huawei

http://www.cisco.com/c/en/us/support/docs/ip/simple-network-management-protocol-snmp/26007-faq-snmpcounter.html

http://pt.scribd.com/doc/215505867/3Com-5500G-EI-MIB-Companion-V3-3-2p21#scribd

[lisandroeloir]

Lisandro,

Pelo que observei no gráfico sua interface é Giga ou seja você está utilzando ifIn e ifOut observe as seguintes métricas e pesquise referente ao assunto.

High Speed interfaces

For high-speed interfaces (100Mbps or above) you should use 64-bit counters if the device supports them:

ifHCInOctets: 1.3.6.1.2.1.31.1.1.1.6 (64-bit Octets in counter)
ifHCOutOctets: 1.3.6.1.2.1.31.1.1.1.10 (64-bit Octets out counter)
ifHCInUcastPkts: 1.3.6.1.2.1.31.1.1.1.7 (64-bit Packets in counter)
ifHCOutUcastPkts: 1.3.6.1.2.1.31.1.1.1.11 (64-bit Packets out counter)
ifHighSpeed: 1.3.6.1.2.1.31.1.1.1.15 (An estimate of the interface's current bandwidth in units of 1Mbps)

Low Speed interfaces

Lower speed interfaces can get by with 32-bit counters. If you use 32-bit counters on high-speed interfaces, they can wrap quickly; a 10 Mbps stream of back-to-back, full-size packets causes ifInOctets to wrap in just over 57 minutes. At 100 Mbps, the minimum wrap time is 5.7 minutes, and at 1 Gbps, the minimum is 34 seconds Note 1

ifInOctets: 1.3.6.1.2.1.2.2.1.10 (32-bit Octets in counter)
ifOutOctets: 1.3.6.1.2.1.2.2.1.16 (32-bit Octets out counter)
ifInUcastPkts: 1.3.6.1.2.1.2.2.1.11 (32-bit Packets in counter)
ifOutUcastPkts: 1.3.6.1.2.1.2.2.1.17 (32-bit Packets out counter)
ifSpeed: 1.3.6.1.2.1.2.2.1.5 (Currently negotiated speed of the interface - Max: 4.294 Gbps)


http://serverfault.com/questions/401...sco-zte-huawei

http://www.cisco.com/c/en/us/support/docs/ip/simple-network-management-protocol-snmp/26007-faq-snmpcounter.html

http://pt.scribd.com/doc/215505867/3...-3-2p21#scribd

Bom dia,

Sim, isso eu sei que a interface do switch é giga, e a MIB correta é ifIn e ifOut, a minha dúvida é, pq mostra tão alto os valores, a configuração do íten está correta como mostra na figura?

[Hernandes Martins]

meu caro utilize

ifHCInOctets: 1.3.6.1.2.1.31.1.1.1.6 (64-bit Octets in counter)
ifHCOutOctets: 1.3.6.1.2.1.31.1.1.1.10 (64-bit Octets out counter)
