Zabbix+Arduino=...

[zverek06]

BMP280 рассчитан на 3.3V, так что если на нем нет никаких элементов кроме резисторов, его нужно подключать через согласователь TTL уровней и питать через стабилизатор на 3.3V, иначе он пшикнет и всё на этом. На aliexpress сейчас таких валом и недорого. Правильный, на 5V, вот такой

По пинам. BMP280 - это датчик, подключаемый по I2C. Для ATmega328 шина I2C выведена на A4/A5 (SDA/SCL). Но с тех пор, как в исходный код интегрирована библиотека SoftWire, I2C датчики можно подключать на любые пины, которые могут быть использованы как цифровые (т.е. все, кроме A6 и A7). Эти выводы должны быть указаны в команде. Например BMP.Pressure[18,19,...] - для A4/A5, BMP.Pressure[5,6,...] - для D5/D6.

Спасибо! С датчиком разобрался... У меня UNO, есть выход 3.3v, с питанием проблем не возникла, нов вот с вычислением в мм. ртутного столба - появилась новая. Не могли бы Вы мне еще раз подсказать?

1. Сделал элемент данных - BMP.Pressure[18,19,0x76,2]
2. Делаю по вашей инструкции вычесляемые данные: Ваш пример --
- last(BMP.Pressure[...])/133.3
Что я сделал: last(BMP.Pressure[18,19,0x76,2])/133.3

3. В ответ получаю - Элемент не поддерживается и вот такая гадость

Cannot evaluate function "last(19,0x76,2])": item "arduino:BMP.Pressure[18" does not exist.

[zverek06]

Спасибо! С датчиком разобрался... У меня UNO, есть выход 3.3v, с питанием проблем не возникла, нов вот с вычислением в мм. ртутного столба - появилась новая. Не могли бы Вы мне еще раз подсказать?

1. Сделал элемент данных - BMP.Pressure[18,19,0x76,2]
2. Делаю по вашей инструкции вычесляемые данные: Ваш пример --
- last(BMP.Pressure[...])/133.3
Что я сделал: last(BMP.Pressure[18,19,0x76,2])/133.3

3. В ответ получаю - Элемент не поддерживается и вот такая гадость

Cannot evaluate function "last(19,0x76,2])": item "arduino:BMP.Pressure[18" does not exist.

Update:
Надо было всего лишь заключить в кавычки ключ, с которого снимать и все, нашел вычисляемый элемент в Вашем шаблоне и понял, где ошибка! Спасибо Вам еще раз за данный проект!!!

[sadman]

Спасибо! С датчиком разобрался... У меня uno, есть выход 3.3v, с питанием проблем не возникла

Про ttl уровни не забывайте. А то недолго проработает датчик.

Если нет необходимости хранить давление в паскалях, можно использовать мультипликатор элемента данных, равный 1/133.3.

[zverek06]

Про ttl уровни не забывайте. А то недолго проработает датчик.

Если нет необходимости хранить давление в паскалях, можно использовать мультипликатор элемента данных, равный 1/133.3.

А что бы Вы посовeтовали с ttl? Не стоит включать его на прямую в 3,3 v? Или лучше заказать, как Вы предложили по ссылке выше?

И, если честно, я не знаю что такое мультипликатор элемента данных, да и ГУГЛ что то не особо подсказал...

[sadman]

А что бы Вы посовeтовали с ttl? Не стоит включать его на прямую в 3,3 v? Или лучше заказать, как Вы предложили по ссылке выше?

И, если честно, я не знаю что такое мультипликатор элемента данных, да и ГУГЛ что то не особо подсказал...

Лично я беру датчики с набортным преобразователем уровней, чтобы потом времени не терять.

Ну, а если нет таких датчиков, то использую 4-канальный или 2-канальный конвертор.

Мультипликатор: https://www.zabbix.com/documentation...fig/items/item ^F "пользовательский множитель"

[oL0ck]

всем привет, есть жгучее желание запустить забуину на esp32, через вайфю, есть кто-то кто может направить на путь истинный?
из того что я понял по коду, в прынципи, достаточно процедуру работы с вайфай написать... или слямзить готовую...
если кто-то не поленится портануть под есп - с меня контроллер! в безвозмездное пожизненное пользование китайскый правда....

[sadman]

Новый форум Zabbix нотифаи о новых сообщениях шлет, когда захочет. Чаще - не шлет.

С ESP не так все просто. Если была бы простая возможность сделать единый код, не тащить одновременно обе ветки - я бы давно это сделал. Попытки два года назад предпринимались.

Кстати, готовится новый выпуск: добавится ряд новых сенсоров и полезных фич, например функции для удаленного управления серверами без вмешательства в их конструкцию:



P.S. Картинка не моя.

[sadman]

Скоро сказка сказывается, да не скоро дело делается... Со скрипом и скрежетом выплыл пре-релиз 1.3 (нет у меня "взрослой" версионности) в экспериментальное плаванье.

На борт приняты:
- ADPS-9960 измеряющий силу цветов (красного, синего и зеленого, а не фиалки и фикуса);
- VEML6070 следящий за ультрафиолетом;
- MAX6675 замеряющий K-термопарой температуру кипящего масла или самогона (до 1000 градусов);
- PCA9685 дающий 16 ШИМ-каналов;
- PCF8563 на подмену DS3231;
- DFPlayer Mini, болтающий всякие слова по распоряжению Zabbix (Zabbix Action);
- Блоки бесперебойного питания, работающие по протоколу Megatec через RS-232.

Так же реализовано всякое по мелочам:
- команды, позволяющие нажимать на серверах кнопки Reset всякими разными способами - со вмешательством в конструкцию (релюшками) и без (сервомеханизмами).
- поддержка Arduino Mega2560 (да, теперь можно включить в прошивку все фичи. Но это не точно);
- работа с протоколом Zabbix v4;
- плагинизация важных этапов работы системы - инициализации, сигнализации и обработки специальной пользовательской команды, которую можно написать не залезая в основной код;
- что-то еще, уже забытое.

Проведена небольшая ревизия кода, выловлены старые баги, накиданы новые. Сил на то, чтобы перепробовать все датчики во всех комбинациях уже нет никаких. Поэтому приглашаю принять в участие в тестировании старых и новых пользователей Zabbuino, а так же простых прохожих.

Подправленная документация: https://github.com/zbx-sadman/zabbui...-release-1.3.x)
Исходники: https://github.com/zbx-sadman/zabbui...e/experimental

Вопросы, предложения?

P.S. Забыл поблагодарить @Kos-а за наводку по изменению протокола Zabbix в v.4

[sadman]

Коллеги, на носу корпоративы, а где корпоративы, там и веселые конкурсы. Одним из таких конкурсов может стать соревнование между командой пользователей и "компутерщиками". А поможет в этом Zabbuino (v1.3) и гирлянда из пиксельных светодиодов типа WS2812, которой украшена небольшая ёлка. Суть проста: с помощью небольшого Perl-скрипта (скачать) и Zabbuino(клонировать) гирлянда расцвечивается цветами активных триггеров. Чем меньше проблемных триггеров - тем зеленее елка.

Если во время застолья ёлка зеленая - ведут "компутерщеки" (фрагмент #4), но коли цветами вечеринки стали синий, оранжевый и красный - однозначно побеждают пользователи (фрагмент #3).

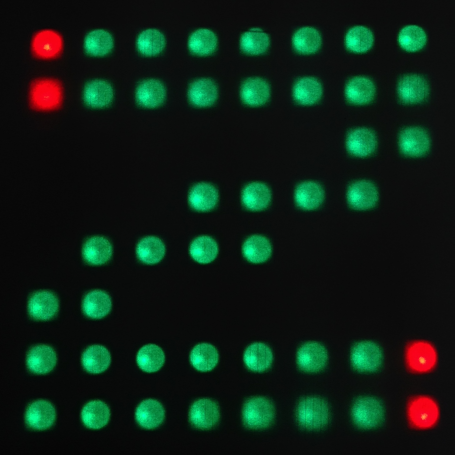

Проиллюстрировать достойно забаву не могу, покажу на отладочном квадрате 8x8 (фрагмент #1). Картинки могут показаться некачественными, но прошу меня простить - светодиоды очень яркие, камере телефона становится плохо. Светодиоды спаяны зигзагом, поэтому будет необходимо включить пространственное воображение.

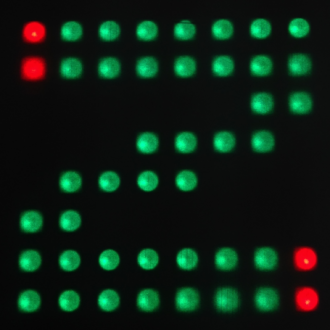

На фрагменте #2 представлен результат работы обновленного triggerboard (отображающего кол-во проблемных триггеров), благодаря которому, собственно, и возникла идея обмотать замысловатой гирляндой производственную ёлку.

В наступающем году желаю всем счастливого

[sadman]

Экспериментальный выпуск Zabbuino v1.3 переведён в основную ветку. Так что, в какой-то мере, можно считать это релизом.

За время пути... с состояния пре-релиза до нынешнего, добавилась поддержка еще двух интересных сенсоров:
- Инфракрасного бесконтактного термометра Melexis MLX90614;
- Датчика качества воздуха (ультрадисперсных частиц PM0.3 ... PM2.5... PM10) Plantower PMS-A003 (и схожих).

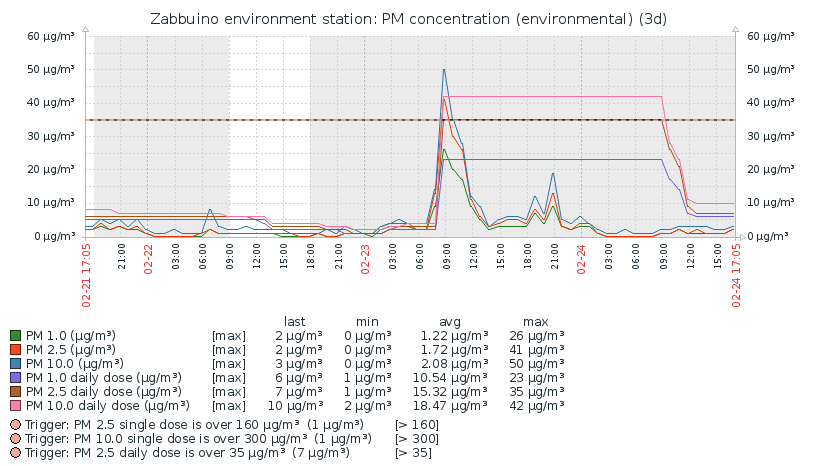

С учётом того, что Zabbuino уже умеет читать данные с датчика CO² Winsen MH-Z19B - любому самопальщику открывается возможность собрать статистические данные о качестве работы вентиляции в офисе или объёмах вредной пыли (а то и тонера), летающих в округе.

[Simplyman]

Преклоняю голову пред широтой творческой мысли автора сего проекта! Вопрос один - на Заббиксе 4 работать будет?

[sadman]

Должно. В Issue на гитхабе отписывались, что работает. Сам проверял с zabbix_get от дистрибутива v4.

[sadman]

Несмотря на угрозу вымирания человечества от короновируса, Zabbuino v1.4 переползло в мастер-ветку. В этом выпуске:

- переработана сетевая часть, обновлены драйвера. Это должно добавить ещё стабильности в работе;
- кое-что ускорено, починено, покрашено и т.д. Опять же - для большей стабильности, например при использовании DS18x20 введены дополнительные проверки и всякие там замыкания линии данных на землю/питание определяются корректно;
- добавлена поддержка новых датчиков контроля окружающей среды: Telaire T6703 (T67xx family) CO² sensor, Sensirion SGP-30 TVOC sensor , ZE08-CH₂O formaldehyde sensor, Wuhan Cubic PM2012 particle/dust sensor, iNovaFitness SDS011 particle/dust sensor;
- проверена работа под Zabbix v4. Совместимость со старым plain-text protocol оставлена.

Увы, сборка пожирнела. Так что, если места в МК перестало хватать, то остаётся три пути - оставаться на v1.3 (перемещён в ветку "old_releases"), взять контроллер помощнее или отказаться от чего-то ненужного, заменив несколько сенсоров на один, совмещающий несколько функций.

Если кто-то заинтересовался, то: исходники + документация.

[sadman]

Good news, everyone.

Zabbuino пытается освоить воздух и захватить сети WiFi.

Предлагаю принять участие в тестировании прошивки на устройствах с контроллером ESP8266. 20% работы проделано - исходники более-менее компилируются. Осталось ещё чуть-чуть (80%) - всё это протестировать. Так, как я ESP не увлечен, то инфраструктуры особо не имею. Поэтому вся надежда на вас, пользователи.

Как говорится, welcome: Zabbuino 1.5
Команды, в общем объёме, не изменились - можно пользоваться документацией от релиза 1.4. Изменения отмечены в README.mdна github-e.

PS. Кажется, удалось и ESP32 прикрутить в какой-то мере. Тестируйте, сообщайте...

[ua6dx]

Спасибо за разработку! Долго искал нечто похожее. Вопрос. Как создать элемент данных с MAX6675?
