6 Экспорт и импорт комплексных экранов

Экспорт и импорт комплексных экранов доступен в Zabbix начиная с версии 1.8.2.

Управление экспортом и импортом комплексных экранов вы можете найти в меню Настройка → Комплексные экраны, там где и отображаются все настройки комплексных экранов.

6.1 Экспортирование комплексного экрана

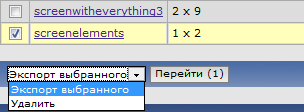

В левом нижнем углу имеется список в двумя опциями: “Экспортировать выбранное” и “Удалить”.

Для экспорта комплексных экранов:

  1. Установите флажки выбора рядом с комплексными экранами, которые вы хотите экспортировать;
  2. Выберите “Экспортировать выбранное”, если вы этого еще не выбрали;
  3. Нажмите кнопку “Выполнить”;
  4. Выберите где вы хотите сохранить файл, в который будут сохранены XML данные с экспортированными комплексными экранами Zabbix.

6.2 Импортирование комплексного экрана

Импортирование комплексных экранов производить так же легко как и экспортирование. В верхнем правом углу рядом с кнопкой “Создать комплексный экран”, вы можете найти новую кнопку - “Импорт комплексного экрана”.

Для импорта комплексного экрана:

  1. Нажмите кнопку “Импорт комплексного экрана”. Будет отображена форма для выбора файла и соответствующие параметры импорта;
  2. Нажмите на кнопку и выберите XML файл, содержащий экспортированные комплексные экраны Zabbix;
  3. Отметьте галочку “Обновить существующее”, если вы хотите обновить (перезаписать) существующие комплексные экраны;
  4. Отметьте галочку “Добавить отсутствующее”, если вы хотите создать новый комплексный экран, в случае если таковой отсутствует;
  5. Нажмите импорт для начала импорта требуемых данных в веб-интерфейс Zabbix;
  6. Подождите пока страница обновиться. Этот процесс может занять некоторое время если у вас много комплексных экранов для импорта или они содержат много элементов. Веб-интерфейс Zabbix сообщит о успешности или ошибке импортирования комплексных экранов. Нажмите на ссылку “Детали” в левом верхнем углу для просмотра подробной информации о том, что было сделано при импортировании или почему не удалось выполнить импорт.
Форма импорта комплексного экрана

6.3 Экспортируемые данные

Экспортируется только структура комплексного экрана. Она включает все настройки комплексного экрана и все элементы комплексного экрана вместе с их настройками.

6.4 Не экспортируемые данные

Все, что включено в сам комплексный экран (например узел сети, группа узлов сети или любые другие данные) не экспортируются.

При импорте комплексного экрана, если любой из указанных элементов отсутствует, импорт будет завершен с ошибкой, например с такой:

Не удалось найти триггер "child_node5: ZBXHost:DOUBLE CHECK" используемый в экспортированном комплексном экране "Link Screen".

6.5 Формат XML - определения в комплексном экране

Экспорт комплексного экрана содержит определения самого экрана и всех дополнительных элементов.

<screens>
  <screen>
    <name>Screen name</name>
    <hsize>1</hsize>
    <vsize>2</vsize>
    <screenitems>
      <screenitem></screenitem>
      <screenitem></screenitem>
    </screenitems>
  </screen>
</screens>
  • name - имя комплексного экрана;
  • hsize - строки;
  • vsize - колонки.
  • screenitem - индивидуальные элементы комплексного экрана, которые описаны ниже.

6.6 XML формат - элементы комплексного экрана

6.7 Формат XML - Возможные тэги элементов

Жирный текст - обязательный тэг для всех элементов;
Нормальный текст - тэг доступный для всех элементов;
Наклонный текст - тэг опционально доступный для некоторых элементов (смотрите ниже для подробных сведений).

  • <resourcetype> - определение типа элемента, по таблице выше;
  • <resourceid> - идентифицирует ресурс, если применимо; зависит от типа ресурса;
  • <width> - ширина элемента в пикселах, если применимо;
  • <height> - высота элемента в пикселах, если применимо;
  • <x> - размещение элемента по оси X в таблице комплексного экрана (ячейка левого верхнего угла);
  • <y> - размещение элемента по оси Y в таблице комплексного экрана (ячейка левого верхнего угла);
  • <colspan> - если больше чем 1, тогда это определяет количество объединенных колонок (направо);
  • <rowspan> - если больше чем 1, тогда это определяет количество объединенных строк (вниз);
  • <elements> - количество отображаемых строк, если применимо;
  • <valign> - выравнивание по вертикали: 0 - по середине, 1 - по верхнему краю, 2 - по нижнему краю;
  • <halign> - выравнивание по горизонтали: 0 - по центру, 1 - по левой стороне, 2 - по правой стороне;
  • <style> - предназначение зависит от типа ресурса;
  • <dynamic> - позволяет применять элемент для различных групп узлов сети и/или узлов сети, если применимо.

Если <resourceid> относится к имени объекта, то он может иметь вложенные тэги. Если данные экспортируются с системы, настроенной на распределенный мониторинг, тогда нода всегда будет идентифицироваться по имени:

<node>Zabbix node</node>

Например, запись о Простой график <resourceid> с системы без распределенного мониторинга будет выглядеть примерно так:

<resourceid>
  <host>Zabbix server</host>
  <key_>system.cpu.load</key_>
</resourceid>

В распределенном мониторинге, она будет:

<resourceid>
  <node>Zabbix node</node>
  <host>Zabbix server</host>
  <key_>system.cpu.load</key_>
</resourceid>

Индивидуальные описания объектов перечисляются для каждого элемента.

6.8 Формат XML - индивидуальные детали каждого элемента комплексного экрана, A-Z

Каждый элемент должен иметь обязательные тэги, описанные в предыдущей секции и также может иметь тэги доступные для всех элементов. Если дополнительные тэги доступны для специфичного элемента, они будут отражены здесь.

6.8.1 Часы

Ресурс с типом 7. Дополнительные тэги:

  • <width>;
  • <height>;
  • <style> - Локальное время (0), Время на сервере (1).
6.8.2 Обзор данных

Ресурс с типом 10. Дополнительные тэги:

  • <resourceid> - Группа узла сети (имя);
  • <width>;
  • <height>.

Возможное содержимое <resourceid>:

<name>Linux servers</name>
6.8.3 График

Ресурс с типом 0. Дополнительные тэги:

  • <resourceid> - График (имя);
  • <dynamic>.

Возможное содержимое <resourceid>:

<host>Zabbix host</host>
<name>Graph name</name>
6.8.4 История действий

Ресурс с типом 12. Дополнительные тэги:

  • <elements> - количество строк для отображения.
6.8.5 История событий

Ресурс с типом 13. Дополнительные тэги:

  • <elements> - количество строк для отображения.
6.8.6 Информация об узлах сети

Ресурс с типом 4. Дополнительные тэги:

  • <resourceid> - Група узла сети (имя).

Возможное содержимое <resourceid>:

<name>Linux servers</name>
6.8.7 Карта сети

Ресурс с типом 2. Дополнительные тэги:

  • <resourceid> - Карта сети Zabbix (имя).

Возможное содержимое <resourceid>:

<name>City map</name>
6.8.8 Простой текст

Ресурс с типом 3. Дополнительные тэги:

  • <resourceid> - Элемент данных (ключ);
  • <elements> - количество строк для отображения;
  • <style> - если установлено, HTML код будет отрисован для данных элемента данных, который содержит строки;
  • <dynamic>.

Возможное содержимое <resourceid>:

<host>Zabbix server</host>
<key_>system.cpu.load</key_>
6.8.9 Комплексный экран

Ресурс с типом 8. Дополнительные тэги:

  • <resourceid> - Комплексный экран (по имени);

Возможное содержимое <resourceid>:

<name>Application servers screen</name>
6.8.10 Информация о сервере

Ресурс с типом 6. Дополнительные тэги отсутствуют.

6.8.11 Простой график

Ресурс с типом 1. Дополнительные тэги:

  • <resourceid> - Элемент данных (ключ);
  • <dynamic>.

Возможное содержимое <resourceid>:

<host>Zabbix server</host>
<key_>system.cpu.load</key_>
6.8.12 Состояние триггеров узла сети

Ресурс с типом 16. Дополнительные тэги:

  • <resourceid> - Узел сети (имя);
  • <elements> - количество строк для отображения.

Возможное содержимое <resourceid>:

<host>aleksei_host</host>
6.8.13 Состояние триггеров группы узлов сети

Ресурс с типом 14. Дополнительные тэги:

  • <resourceid> - Група узла сети (имя);
  • <elements> - количество строк для отображения.

Возможное содержимое <resourceid>:

<name>aaa</name>
6.8.14 Состояние системы

Ресурс с типом 15. Дополнительные тэги отсутвуют.

6.8.15 Информация о триггерах

Ресурс с типом 5. Дополнительные тэги:

  • <resourceid> - Група узла сети (имя);

Возможное содержимое <resourceid>:

<name>aaa</name>
6.8.16 Обзор триггеров

Ресурс с типом 9. Дополнительные тэги:

  • <resourceid> - Група узла сети (имя);

Возможное содержимое <resourceid>:

<name>aaa</name>
6.8.17 Ссылка URL

Ресурс с типом 11. Дополнительные тэги:

  • <url> - полная или относительная ссылка URL.

6.9 Пример XML экспорта

Представленное ниже - это простой комплексный экран (2х2), экспортированный в XML. Он содержит один пользовательский график в верхней левой ячейке (растянутой на две колонки), один простой график в нижней левой ячейке и элемент статуса тригера, отфильтрованный по группе узлов сети, в нижней правой ячейке. Примечание - символ & закодирован как &amp;.

<?xml version="1.0" encoding="UTF-8"?>
<screens>
  <screen>
    <name>Excellent screen</name>
    <hsize>2</hsize>
    <vsize>2</vsize>
    <screenitems>
      <screenitem>
        <resourcetype>0</resourcetype>
        <resourceid>
          <host>Zabbix server</host>
          <name>CPU Load &amp; traffic</name>
        </resourceid>
        <width>1000</width>
        <height>100</height>
        <x>0</x>
        <y>0</y>
        <colspan>2</colspan>
        <rowspan>0</rowspan>
        <elements>0</elements>
        <valign>0</valign>
        <halign>0</halign>
        <style>0</style>
        <dynamic>0</dynamic>
      </screenitem>
      <screenitem>
        <resourcetype>1</resourcetype>
        <resourceid>
          <host>Zabbix server</host>
          <key_>zabbix[uptime]</key_>
        </resourceid>
        <width>500</width>
        <height>90</height>
        <x>0</x>
        <y>1</y>
        <colspan>0</colspan>
        <rowspan>0</rowspan>
        <elements>0</elements>
        <valign>0</valign>
        <halign>0</halign>
        <style>0</style>
        <dynamic>0</dynamic>
      </screenitem>
      <screenitem>
        <resourcetype>14</resourcetype>
        <resourceid>
          <name>Linux servers</name>
        </resourceid>
        <width>500</width>
        <height>100</height>
        <x>1</x>
        <y>1</y>
        <colspan>0</colspan>
        <rowspan>0</rowspan>
        <elements>25</elements>
        <valign>0</valign>
        <halign>0</halign>
        <style>0</style>
        <dynamic>0</dynamic>
      </screenitem>
    </screenitems>
  </screen>
</screens>
