1 Стандартизованные шаблоны для сетевых устройств

Обзор

Чтобы предоставлять мониторинг сетевых устройств, таких как коммутаторы и роутеры, мы создали две так называемые модели: для самого сетевого устройства (в основном его шасси) и для сетевого интерфейса.

Начиная с Zabbix 3.4, поставляются шаблоны для многих семейств сетевых устройств. Все шаблоны охватывают (где возможно получить эти элементы данных с устройства):

  • Мониторинг ошибок шасси (источники питания, вентиляторы и температура, общее состояние)
  • Мониторинг производительности шасси (элементы данных CPU и памяти)
  • Сбор инвентарных данных шасси (серийные номера, имя модели, версия прошивки)
  • Мониторинг сетевых интерфейсов при помощи IF-MIB и EtherLike-MIB (состояние интерфейса, загрузка трафика на порту, состояние дуплекса для Ethernet)

Эти шаблоны доступны:

  • На новых инсталляциях - в НастройкаШаблоны;
  • Если вы обновляетесь с предыдущих версий, вы можете найти эти шаблоны на share.zabbix.com и затем импортировать их вручную из XML.

Если вы импортируете новые готовые шаблоны, вы возможно захотите обновить глобальное регулярное выражение @Network interfaces for discovery на:

Результат ЛОЖЬ: ^Software Loopback Interface
Результат ЛОЖЬ: ^(In)?[lL]oop[bB]ack[0-9._]*$
Результат ЛОЖЬ: ^NULL[0-9.]*$
Результат ЛОЖЬ: ^[lL]o[0-9.]*$
Результат ЛОЖЬ: ^[sS]ystem$
Результат ЛОЖЬ: ^Nu[0-9.]*$

для фильтрации loopback и нулевых интерфейсов с большинства систем.

Устройства

Список семейств устройств, для которых доступны шаблоны:

Имя шаблонаПроизводительСемейство устройствИзвестные моделиОСИспользованные MIBТеги
Template Net Alcatel Timetra TiMOS SNMPv2 Alcatel Alcatel Timetra ALCATEL SR 7750 TiMOS TIMETRA-SYSTEM-MIB,TIMETRA-CHASSIS-MIB Сертифицированный
Template Net Brocade FC SNMPv2 Brocade Коммутаторы Brocade FCBrocade 300 SAN Switch- - SW-MIB,ENTITY-MIB Производительность, Ошибки
Template Net Brocade_Foundry Stackable SNMPv2 Brocade Brocade ICX Brocade ICX6610, Brocade ICX7250-48, Brocade ICX7450-48F FOUNDRY-SN-AGENT-MIB, FOUNDRY-SN-STACKING-MIB Сертифицированный
Template Net Brocade_Foundry Nonstackable SNMPv2 Brocade, Foundry Brocade MLX, Foundry Brocade MLXe, Foundry FLS648, Foundry FWSX424 FOUNDRY-SN-AGENT-MIB Сертифицированный, Ошибки
Template Net Cisco IOS SNMPv2Cisco Cisco IOS версии > 12.2 3.5 Cisco C2950 IOS CISCO-PROCESS-MIB,CISCO-MEMORY-POOL-MIB,CISCO-ENVMON-MIB Сертифицированный
Template Net Cisco releases later than 12.0_3_T and prior to 12.2_3.5_ SNMPv2 Cisco Cisco IOS > 12.0 3 T и < 12.2 3.5 - IOS CISCO-PROCESS-MIB,CISCO-MEMORY-POOL-MIB,CISCO-ENVMON-MIB Сертифицированный
Template Net Cisco releases prior to 12.0_3_T SNMPv2 Cisco Cisco IOS < 12.0 3 T - IOS OLD-CISCO-CPU-MIB,CISCO-MEMORY-POOL-MIB Сертифицированный
Template Net D-Link DES_DGS Switch SNMPv2 D-Link Коммутаторы DES/DGX D-Link DES-xxxx/DGS-xxxx,DLINK DGS-3420-26SC - DLINK-AGENT-MIB,EQUIPMENT-MIB,ENTITY-MIB Сертифицированный
Template Net D-Link DES 7200 SNMPv2 D-Link DES-7xxx D-Link DES 7206 - ENTITY-MIB,MY-SYSTEM-MIB,MY-PROCESS-MIB,MY-MEMORY-MIB Производительность Ошибки Интерфейсы
Template Net Dell Force S-Series SNMPv2 Dell Dell Force S-SeriesS4810 F10-S-SERIES-CHASSIS-MIB Сертифицированный
Template Net Extreme Exos SNMPv2 Extreme Extreme EXOS X670V-48x EXOS EXTREME-SYSTEM-MIB,EXTREME-SOFTWARE-MONITOR-MIB Сертифицированный
Template Net Huawei VRP SNMPv2 Huawei Huawei VRP S2352P-EI - ENTITY-MIB,HUAWEI-ENTITY-EXTENT-MIB Сертифицированный
Template Net Intel_Qlogic Infiniband SNMPv2 Intel/QLogic Устройства Intel/QLogic InfinibandInfiniband 12300 ICS-CHASSIS-MIB Ошибки Инвентарь
Template Net Juniper SNMPv2 Juniper Модели MX,SRX,EX Juniper MX240, Juniper EX4200-24F JunOS JUNIPER-MIBСертифицированный
Template Net Mellanox SNMPv2 Mellanox Устройства Mellanox InfinibandSX1036 MLNX-OS HOST-RESOURCES-MIB,ENTITY-MIB,ENTITY-SENSOR-MIB,MELLANOX-MIB Сертифицированный
Template Net Mikrotik SNMPv2 Mikrotik Mikrotik RouterOS devices Mikrotik CCR1016-12G, Mikrotik RB2011UAS-2HnD, Mikrotik 912UAG-5HPnD, Mikrotik 941-2nD, Mikrotik 951G-2HnD, Mikrotik 1100AHx2 RouterOS MIKROTIK-MIB,HOST-RESOURCES-MIBСертифицированный
Template Net QTech QSW SNMPv2 QTech Устройства Qtech Qtech QSW-2800-28T - QTECH-MIB,ENTITY-MIBПроизводительность Инвентарь
Template Net Ubiquiti AirOS SNMPv1 Ubiquiti Беспроводные устройства Ubiquiti AirOSNanoBridge,NanoStation,Unifi AirOS FROGFOOT-RESOURCES-MIB,IEEE802dot11-MIBПроизводительность
Template Net HP Comware HH3C SNMPv2 HP HP (H3C) Comware HP A5500-24G-4SFP HI Switch HH3C-ENTITY-EXT-MIB,ENTITY-MIB Сертифицированный
Template Net HP Enterprise Switch SNMPv2 HP HP Enterprise Switch HP ProCurve J4900B Switch 2626, HP J9728A 2920-48G Switch STATISTICS-MIB,NETSWITCH-MIB,HP-ICF-CHASSIS,ENTITY-MIB,SEMI-MIB Сертифицированный
Template Net TP-LINK SNMPv2 TP-LINK TP-LINK T2600G-28TS v2.0 TPLINK-SYSMONITOR-MIB,TPLINK-SYSINFO-MIB Производительность Инвентарь
Template Net Netgear Fastpath SNMPv2 Netgear Netgear Fastpath M5300-28G FASTPATH-SWITCHING-MIB,FASTPATH-BOXSERVICES-PRIVATE-MIB Ошибки Инвентарь

Дизайн шаблонов

Шаблоны разработаны с учетом следующего:

  • Пользовательские макросы используются где только возможно, поэтому пользователь может отрегулировать триггеры
  • Низкоуровневые обнаружения используются где только возможно, чтобы минимизировать количество неподдерживаемых элементов данных
  • Шаблоны поставляются для SNMPv2. SNMPv1 используется, если известно что большинство устройств не поддерживают SNMPv2.
  • Все шаблоны зависят от Template ICMP Ping, таким образом все устройства так же проверяются по протоколу ICMP
  • Элементы данных не используют MIB - в элементах данных и правилах обнаружения используются только SNMP OID. Поэтому для работы шаблонов нет необходимости загружать какие-либо MIB в Zabbix.
  • Сетевые интерфейсы loopback фильтруются при обнаружения, также как и интерфейсы с ifAdminStatus = down(2)
  • Используются 64-битные счетчики из IF-MIB::ifXTable, где это возможно. Если они не поддерживаются, вместо них используются 32-битные счетчики по умолчанию.
  • У всех обнаруженных сетевых интерфейсов имеется триггер, который наблюдает за его рабочим состоянием (канал связи).

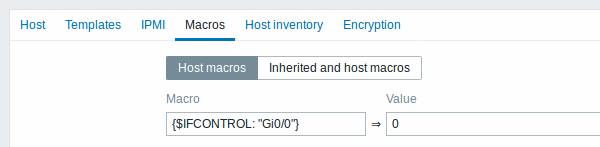

    • Если вы не хотите контроллировать это состояние по какому-либо конкретному интерфейсу, создайте контекст пользовательского макроса со значением 0. Например:

где Gi0/0 является {#IFNAME}. Таким образом, триггер больше не будет использоваться для этого конкретного интерфейса.

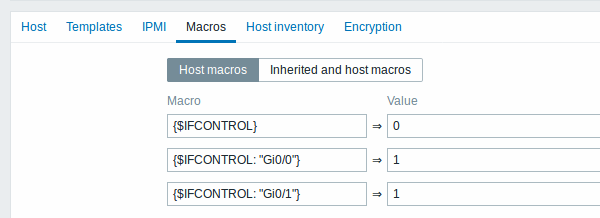

  • Вы также можете изменить поведение по умолчанию по всем триггерам (не срабатывать) и активировать только триггер только ограниченному количеству интерфейсов, например приходящим каналам связи

Теги

  • Прозводительность – MIB'ы семейства устройств дают возможность мониторинга элементов данных CPU и памяти;
  • Ошибки - MIB'ы семейства устройств дают возможность мониторинга по крайней мере одного сенсора температуры;
  • Инвентарь – MIB'ы семейства устройств дают возможность сбора по крайней мене серийного номера устройства и его наименование модели;
  • Сертифицированный – охватываются все три основные категории выше.
