4 网络拓扑图

概述

网络拓扑图 导出 包含:

  • 所有相关图像
  • 拓扑图结构 - 所有拓扑图设置,全部包含其设置的元素,拓扑图链接和拓扑图链接状态指示器

未导出的是主机组,主机,触发器,其他拓扑图或可能与导出的拓扑图相关的任何其他元素。 因此,如果拓扑图引用的至少一个元素丢失,则导入它将失败。

Zabbix 1.8.2 开始支持网络拓扑图导出/导入。

导出

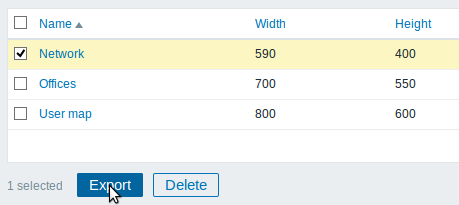

要导出网络拓扑图,请执行以下操作:

  • 转到:监测中 - > 拓扑图
  • 标记要导出的网络拓扑图的复选框
  • 点击列表下面的导出

所选拓扑图导出为默认名称为zabbix_export_maps.xml的本地XML文件。

导入

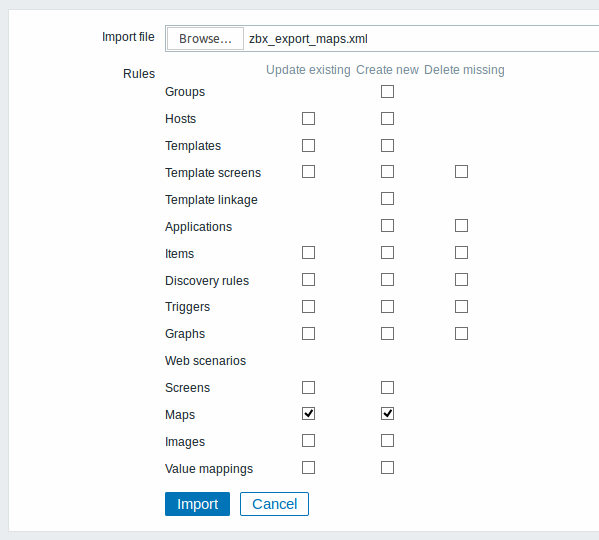

要导入网络拓扑图,请执行以下操作:

  • 转到:监测中 - > 拓扑图
  • 点击右边的 导入
  • 选择导入文件
  • 在导入规则中标记所需的选项
  • 点击导入

导入的成功或失败消息将显示在前端。

导入规则:

规则 说
更新已存在 将使用从 入文件获取的数据更新现有拓扑图。 否则不会更新。
创建新的 导入将 用导入文件中的数据添加新的拓扑图。 否则不会添加它们。

如果您取消选中两个拓扑图选项,并检查图像的相应选项,则只会导入图像。 图像导入仅适用于Zabbix Super Admin用户。

<note warning>如果替换现有的图像,它将影响使用此图像的所有拓扑图。 :::

导出格式

导出一个小的网络拓扑图与三个元素,他们的图像和它们之间的一些链接。 请注意,图像被截断以节省空间

<?xml version="1.0" encoding="UTF-8"?>
       <zabbix_export>
           <version>3.4</version>
           <date>2016-10-05T08:16:20Z</date>
           <images>
               <image>
                   <name>Server_(64)</name>
                   <imagetype>1</imagetype>
                   <encodedImage>iVBOR...SuQmCC</encodedImage>
               </image>
               <image>
                   <name>Workstation_(64)</name>
                   <imagetype>1</imagetype>
                   <encodedImage>iVBOR...SuQmCC</encodedImage>
               </image>
               <image>
                   <name>Zabbix_server_3D_(96)</name>
                   <imagetype>1</imagetype>
                   <encodedImage>iVBOR...ggg==</encodedImage>
               </image>
           </images>
           <maps>
               <map>
                   <name>Network</name>
                   <width>590</width>
                   <height>400</height>
                   <label_type>0</label_type>
                   <label_location>0</label_location>
                   <highlight>1</highlight>
                   <expandproblem>0</expandproblem>
                   <markelements>1</markelements>
                   <show_unack>0</show_unack>
                   <severity_min>2</severity_min>
                   <grid_size>40</grid_size>
                   <grid_show>1</grid_show>
                   <grid_align>1</grid_align>
                   <label_format>0</label_format>
                   <label_type_host>2</label_type_host>
                   <label_type_hostgroup>2</label_type_hostgroup>
                   <label_type_trigger>2</label_type_trigger>
                   <label_type_map>2</label_type_map>
                   <label_type_image>2</label_type_image>
                   <label_string_host/>
                   <label_string_hostgroup/>
                   <label_string_trigger/>
                   <label_string_map/>
                   <label_string_image/>
                   <expand_macros>0</expand_macros>
                   <background/>
                   <iconmap/>
                   <urls/>
                   <selements>
                       <selement>
                           <elementtype>0</elementtype>
                           <label>Host 1</label>
                           <label_location>-1</label_location>
                           <x>476</x>
                           <y>28</y>
                           <elementsubtype>0</elementsubtype>
                           <areatype>0</areatype>
                           <width>200</width>
                           <height>200</height>
                           <viewtype>0</viewtype>
                           <use_iconmap>0</use_iconmap>
                           <selementid>8</selementid>
                           <element>
                               <host>Discovered host</host>
                           </element>
                           <icon_off>
                               <name>Server_(64)</name>
                           </icon_off>
                           <icon_on/>
                           <icon_disabled/>
                           <icon_maintenance/>
                           <application/>
                           <urls/>
                       </selement>
                       <selement>
                           <elementtype>0</elementtype>
                           <label>Zabbix server</label>
                           <label_location>-1</label_location>
                           <x>252</x>
                           <y>50</y>
                           <elementsubtype>0</elementsubtype>
                           <areatype>0</areatype>
                           <width>200</width>
                           <height>200</height>
                           <viewtype>0</viewtype>
                           <use_iconmap>0</use_iconmap>
                           <selementid>6</selementid>
                           <element>
                               <host>Zabbix server</host>
                           </element>
                           <icon_off>
                               <name>Zabbix_server_3D_(96)</name>
                           </icon_off>
                           <icon_on/>
                           <icon_disabled/>
                           <icon_maintenance/>
                           <application/>
                           <urls/>
                       </selement>
                       <selement>
                           <elementtype>0</elementtype>
                           <label>New host</label>
                           <label_location>-1</label_location>
                           <x>308</x>
                           <y>230</y>
                           <elementsubtype>0</elementsubtype>
                           <areatype>0</areatype>
                           <width>200</width>
                           <height>200</height>
                           <viewtype>0</viewtype>
                           <use_iconmap>0</use_iconmap>
                           <selementid>7</selementid>
                           <element>
                               <host>Zabbix host</host>
                           </element>
                           <icon_off>
                               <name>Workstation_(64)</name>
                           </icon_off>
                           <icon_on/>
                           <icon_disabled/>
                           <icon_maintenance/>
                           <application/>
                           <urls/>
                       </selement>
                   </selements>
                   <links>
                       <link>
                           <drawtype>0</drawtype>
                           <color>008800</color>
                           <label/>
                           <selementid1>6</selementid1>
                           <selementid2>8</selementid2>
                           <linktriggers/>
                       </link>
                       <link>
                           <drawtype>2</drawtype>
                           <color>00CC00</color>
                           <label>100MBps</label>
                           <selementid1>7</selementid1>
                           <selementid2>6</selementid2>
                           <linktriggers>
                               <linktrigger>
                                   <drawtype>0</drawtype>
                                   <color>DD0000</color>
                                   <trigger>
                                       <description>Zabbix agent on {HOST.NAME} is unreachable for 5 minutes</description>
                                       <expression>{Zabbix host:agent.ping.nodata(5m)}=1</expression>
                                       <recovery_expression/>
                                   </trigger>
                               </linktrigger>
                           </linktriggers>
                       </link>
                   </links>
               </map>
           </maps>
       </zabbix_export>

元素标签

元素标签值在下表中说明。

元素 元 属性 类型 范围 描述
images 图片的根元素。
image 单个图片
name string 唯一的图片名称。
imagetype integer 1 - 图标  图2 - 背景 类型
encodedImage Base64编码图片
maps 拓扑图的根元素
map 单个拓扑图
name string 唯一的拓扑图名称
width integer 拓扑图宽度,以像素为单位。
height integer 拓扑图高度,以像素为单位。
label_type integer 0 - 标签  拓1 - 主机IP地址
2 - 元素名称
3 - 仅状态
4 - 没有
图元素标签类型
label_location integer 0 - 底部  默1 - 左侧
2 - 右侧
3 - 顶部
情况下拓扑图元素标签位置。
highlight integer 0 - 否
1 - 是
活动触发器和主机状态启用图标突出显示。
expandproblem integer 0 - 否
1 - 是
示具有单个问题的元素的问题触发器。
markelements integer 0 - 否
1 - 是
出显示最近更改其状态的拓扑图元素。
show_unack integer 0 - 计数所有问题  问题显示。1 - 计算未确认的问题
2 - 分别计算确认和未确认的问题
severity_min integer 0 - 未分类  默认1 - 信息
2 - 警告
3 - 一般严重
4 - 严重
5 - 灾难
况下,在拓扑图上显示的最小触发严重性。
grid_size integer 20, 40, 50, 75 或 100 果"grid_show=1",拓扑图网格的单元格大小(以像素为单位)
grid_show integer 0 - 是
1 - 否
拓扑图配置中显示网格。
grid_align integer 0 - 是
1 - 否
拓扑图配置中自动对齐图标。
label_format integer 0 - 否
1 - 是
用高级标签配置。
label_type_host integer 0 - 标签  如1 - 主机IP地址
2 - 元素名称
3 - 仅状态
4 - 无
5 - 自定义标签
"label_format=1",显示为主机标签
label_type_hostgroup integer 0 - 标签  如2 - 元素名称
3 - 仅状态
4 - 无
5 - 自定义标签
"label_format=1",显示为主机组标签
label_type_trigger integer 0 - 标签  如2 - 元素名称
3 - 仅状态
4 - 无
5 - 自定义标签
"label_format=1",显示为触发标签
label_type_map integer 0 - 标签  如2 - 元素名称
3 - 仅状态
4 - 无
5 - 自定义标签
"label_format=1",显示为拓扑图标签
label_type_image integer 0 - 标签  如2 - 元素名称
4 - 无
5 - 自定义标签
"label_format=1",显示为图片标签
label_string_host string 如果"label_type_host=5",主机元素的自定义标签
label_string_hostgroup string 如果"label_type_hostgroup=5",主机组元素的自定义标签
label_string_trigger string 如果"label_type_trigger=5",触发元素的自定义标签
label_string_map string 如果"label_type_map=5",拓扑图元素的自定义标签
label_string_image string 如果"label_type_image=5",图像元素的自定义标签
expand_macros integer 0 - 否
1 - 是
拓扑图配置中展开标签中的宏。
background id 如果"imagetype=2",背景图片的ID(如果有)
iconmap id 图标映射的ID(如果有)。
urls
url 单个URL.
name string 链接名称
url string 链接 URL.
elementtype integer 0 - 主机  M1 - 拓扑图
2 - 触发器
3 - 主机组
4 - 图片
p item type the link belongs to.
selements
selement 单个拓扑图元素
elementtype integer 0 - 主机  M1 - 拓扑图
2 - 触发器
3 - 主机组
4 - 图片
p element type.
label string 图标标签。
label_location integer -1 - 使用拓扑图默认
0 - 底部
1 - 左侧
2 - 右侧
3 - 顶部
x integer X轴位置。
y integer Y轴位置。
elementsubtype integer 0 - 单个主机组  如果"e1 - 所有主机组 ementtype=3",元素子类型
areatype integer 0 - 和整个拓扑图一样  如果"elem1 - 自定义大小 ntsubtype=1",区域大小
width integer 如果 "areatype=1",区域宽度
height integer 如果 "areatype=1",区域高度
viewtype integer 0 - 均匀地放在该区域 如果"elem ntsubtype=1",区域布局算法
use_iconmap integer 0 - 否
1 - 是
此元素使用图标映射。 只有在拓扑图级别激活了图标映射功能才有意义。
selementid id 唯一元素记录ID。
application string 应用名称过滤器 如果给出了应用程序名称,则只有属于给定应用程序的触发器的问题才会显示在拓扑图上。
element 在拓扑图上表示的单个Zabbix实体 (拓扑图, 主机组, 主机, 等).
host
icon_off 当元素处于“确定”状态时使用的图片。
icon_on 当元素处于“问题”状态时使用的图片。
icon_disabled 元素被禁用时使用的图片。
icon_maintenance 元素在维护中使用的图片。
name string 唯一图片名称
links
link 拓扑图元素之间的单独链接。
drawtype integer 0 - 线
2 - 粗线
3 - 点
4 - 虚线
接风格。
color string 链接颜色 (6位,十六进制).
label string 链接标签
selementid1 id 要连接的一个元素的ID。
selementid2 id 要连接的另一个元素的ID。
linktriggers
linktrigger 单个链接状态指示器。
drawtype integer 0 - 线
2 - 粗线
3 - 点
4 - 虚线
发器处于“问题”状态时的链接样式。
color string 当触发器处于“问题”状态时,链接颜色(6位,十六进制)。
trigger 用于指示链接状态的触发器。
description string 触发器名称。
expression string 触发表达式。
recovery_expression string 触发恢复表达式。
