4 网络拓扑图

概述

网络地图 export 包含:

所有相关图像
地图结构 - 所有地图设置，包含的所有元素及其

settings, map links and map link status indicators

任何主机组、主机、触发器、其他地图或可能与导出地图相关的其他元素都不会被导出。因此，如果地图引用的元素中至少有一个缺失，导入将会失败。

网络地图 export/import 自 Zabbix 1.8.2 起支持。

导出

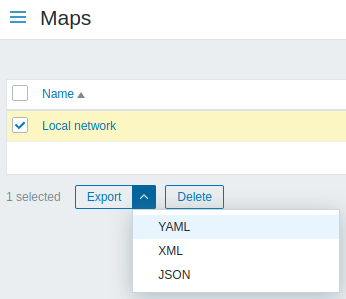

要export网络地图，请执行以下操作：

前往：Monitoring → Maps
勾选要export的网络地图复选框
点击列表下方的Export

根据所选格式，地图将被导出到本地file，并使用默认名称：

zabbix_export_maps.yaml - YAML格式export（默认export选项）
zabbix_export_maps.xml - XML格式export
zabbix_export_maps.json - JSON格式export

导入

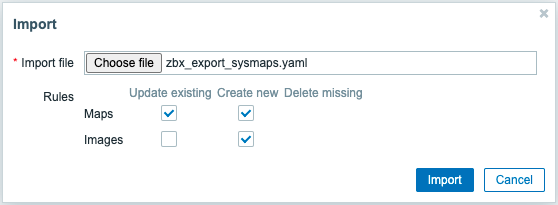

要import网络地图，请执行以下操作：

前往：Monitoring → Maps
点击右侧的Import
选择要import的file
在import规则中标记所需选项
点击Import

所有必填字段均以红色星号标记。

import操作的成功或失败消息将显示在前端界面。

导入规则：

规则	描述
更新现有	现有地图将使用importfile中的数据更新。否则将保持不变。
创建新	import操作将使用importfile中的数据添加新地图。否则不会添加。

如果取消勾选两个地图选项并勾选对应的图像选项，则仅导入图像。图像导入功能仅对超级管理员用户可用。

如果替换现有图像，将影响所有使用该图像的地图。

导出格式

导出为YAML格式:

zabbix_export:
         version: '6.0'
         date: '2021-08-31T12:55:10Z'
         images:
           - name: Zabbix_server_3D_(128)
             imagetype: '1'
             encodedImage: iVBOR...5CYII=
         maps:
           - name: 'Local network'
             width: '680'
             height: '200'
             label_type: '0'
             label_location: '0'
             highlight: '1'
             expandproblem: '1'
             markelements: '1'
             show_unack: '0'
             severity_min: '0'
             show_suppressed: '0'
             grid_size: '50'
             grid_show: '1'
             grid_align: '1'
             label_format: '0'
             label_type_host: '2'
             label_type_hostgroup: '2'
             label_type_trigger: '2'
             label_type_map: '2'
             label_type_image: '2'
             label_string_host: ''
             label_string_hostgroup: ''
             label_string_trigger: ''
             label_string_map: ''
             label_string_image: ''
             expand_macros: '1'
             background: {  }
             iconmap: {  }
             urls: {  }
             selements:
               - elementtype: '0'
                 elements:
                   - host: 'Zabbix server'
                 label: |
                   {HOST.NAME}
                   {HOST.CONN}
                 label_location: '0'
                 x: '111'
                 'y': '61'
                 elementsubtype: '0'
                 areatype: '0'
                 width: '200'
                 height: '200'
                 viewtype: '0'
                 use_iconmap: '0'
                 selementid: '1'
                 icon_off:
                   name: Zabbix_server_3D_(128)
                 icon_on: {  }
                 icon_disabled: {  }
                 icon_maintenance: {  }
                 urls: {  }
                 evaltype: '0'
             shapes:
               - type: '0'
                 x: '0'
                 'y': '0'
                 width: '680'
                 height: '15'
                 text: '{MAP.NAME}'
                 font: '9'
                 font_size: '11'
                 font_color: '000000'
                 text_halign: '0'
                 text_valign: '0'
                 border_type: '0'
                 border_width: '0'
                 border_color: '000000'
                 background_color: ''
                 zindex: '0'
             lines: {  }
             links: {  }

元素标签

下表解释了元素标签值的含义。

元素	元素属性	类型	范围	描述
images				图像的根元素。
	name	`string`		唯一的图像名称。
	imagetype	`integer`	1 - image 2 - background	图像类型。
	encodedImage			Base64编码的图像。
maps				地图的根元素。
	name	`string`		唯一的地图名称。
	width	`integer`		地图宽度，以像素为单位。
	height	`integer`		地图高度，以像素为单位。
	label_type	`integer`	0 - label 1 - host IP address 2 - element name 3 - status only 4 - nothing	地图元素标签类型。
	label_location	`integer`	0 - bottom 1 - left 2 - right 3 - top	默认情况下地图元素标签的位置。
	highlight	`integer`	0 - no 1 - yes	为活动触发器和主机状态启用图标高亮。
	expandproblem	`integer`	0 - no 1 - yes	为具有单个问题的元素显示问题触发器。
	markelements	`integer`	0 - no 1 - yes	高亮显示最近更改状态的地图元素。
	show_unack	`integer`	0 - count of all problems 1 - count of unacknowledged problems 2 - count of acknowledged and unacknowledged problems separately	问题显示。
	severity_min	`integer`	0 - not classified 1 - information 2 - warning 3 - average 4 - high 5 - disaster	默认情况下在地图上显示的最小触发器严重性。
	show_suppressed	`integer`	0 - no 1 - yes	显示由于主机维护而被抑制（不显示）的问题。
	grid_size	`integer`	20, 40, 50, 75 or 100	如果"grid_show=1"，地图网格的单元格大小（以像素为单位）。
	grid_show	`integer`	0 - yes 1 - no	在地图配置中显示网格。
	grid_align	`integer`	0 - yes 1 - no	在地图配置中自动对齐图标。
	label_format	`integer`	0 - no 1 - yes	使用高级标签配置。
	label_type_host	`integer`	0 - label 1 - host IP address 2 - element name 3 - status only 4 - nothing 5 - custom label	如果"label_format=1"，显示为主机标签。
	label_type_hostgroup	`integer`	0 - label 2 - element name 3 - status only 4 - nothing 5 - custom label	如果"label_format=1"，显示为主机组标签。
	label_type_trigger	`integer`	0 - label 2 - element name 3 - status only 4 - nothing 5 - custom label	如果"label_format=1"，显示为触发器标签。
	label_type_map	`integer`	0 - label 2 - element name 3 - status only 4 - nothing 5 - custom label	如果"label_format=1"，显示为地图标签。
	label_type_image	`integer`	0 - label 2 - element name 4 - nothing 5 - custom label	如果"label_format=1"，显示为图像标签。
	label_string_host	`string`		如果"label_type_host=5"，主机元素的自定义标签。
	label_string_hostgroup	`string`		如果"label_type_hostgroup=5"，主机组元素的自定义标签。
	label_string_trigger	`string`		如果"label_type_trigger=5"，触发器元素的自定义标签。
	label_string_map	`string`		如果"label_type_map=5"，地图元素的自定义标签。
	label_string_image	`string`		如果"label_type_image=5"，图像元素的自定义标签。
	expand_macros	`integer`	0 - no 1 - yes	在地图配置中展开标签中的宏。
	background	`id`		背景图像的ID（如果有），如果"imagetype=2"。
	iconmap	`id`		图标映射的ID（如果有）。
urls				由地图或每个地图元素使用。
	name	`string`		链接名称。
	url	`string`		链接URL。
	elementtype	`integer`	0 - host 1 - map 2 - trigger 3 - host group 4 - image	链接所属的地图监控项类型。
selements
	elementtype	`integer`	0 - host 1 - map 2 - trigger 3 - host group 4 - image	地图元素类型。
	label	`string`		图标标签。
	label_location	`integer`	-1 - use map default 0 - bottom 1 - left 2 - right 3 - top
	x	`integer`		X轴上的位置。
	y	`integer`		Y轴上的位置。
	elementsubtype	`integer`	0 - single host group 1 - all host groups	元素子类型，如果"elementtype=3"。
	areatype	`integer`	0 - same as whole map 1 - custom size	区域大小，如果"elementsubtype=1"。
	width	`integer`		区域的宽度，如果"areatype=1"。
	height	`integer`		区域的高度，如果"areatype=1"。
	viewtype	`integer`	0 - place evenly in the area	区域放置算法，如果"elementsubtype=1"。
	use_iconmap	`integer`	0 - no 1 - yes	为此元素使用图标映射。仅在地图级别激活图标映射时相关。
	selementid	`id`		唯一的元素记录ID。
	evaltype	`integer`		标签的评估类型。
tags				问题标签（用于主机和主机组元素）。如果提供了标签，只有带有这些标签的问题会显示在地图上。
	tag	`string`		标签名称。
	value	`string`		标签值。
	operator	`integer`		操作符。
elements				在地图上表示的Zabbix实体（主机、主机组、地图等）。
	host
icon_off				元素处于'OK'状态时使用的图像。
icon_on				元素处于'Problem'状态时使用的图像。
icon_disabled				元素被禁用时使用的图像。
icon_maintenance				元素处于维护状态时使用的图像。
	name	`string`		唯一的图像名称。
shapes
	type	`integer`	0 - rectangle 1 - ellipse	形状类型。
	x	`integer`		形状的X坐标（以像素为单位）。
	y	`integer`		形状的Y坐标（以像素为单位）。
	width	`integer`		形状宽度。
	height	`integer`		形状高度。
	border_type	`integer`	0 - none 1 - bold line 2 - dotted line 3 - dashed line	形状边框的类型。
	border_width	`integer`		边框宽度（以像素为单位）。
	border_color	`string`		边框颜色（十六进制代码表示）。
	text	`string`		形状内的文本。
	font	`integer`	0 - Georgia, serif 1 - "Palatino Linotype", "Book Antiqua", Palatino, serif 2 - "Times New Roman", Times, serif 3 - Arial, Helvetica, sans-serif 4 - "Arial Black", Gadget, sans-serif 5 - "Comic Sans MS", cursive, sans-serif 6 - Impact, Charcoal, sans-serif 7 - "Lucida Sans Unicode", "Lucida Grande", sans-serif 8 - Tahoma, Geneva, sans-serif 9 - "Trebuchet MS", Helvetica, sans-serif 10 - Verdana, Geneva, sans-serif 11 - "Courier New", Courier, monospace 12 - "Lucida Console", Monaco, monospace	文本字体样式。
	font_size	`integer`		字体大小（以像素为单位）。
	font_color	`string`		字体颜色（十六进制代码表示）。
	text_halign	`integer`	0 - center 1 - left 2 - right	文本的水平对齐方式。
	text_valign	`integer`	0 - middle 1 - top 2 - bottom	文本的垂直对齐方式。
	background_color	`string`		背景（填充）颜色（十六进制代码表示）。
	zindex	`integer`		用于排序所有形状和线条的值（z-index）。
lines
	x1	`integer`		线条点1的X坐标（以像素为单位）。
	y1	`integer`		线条点1的Y坐标（以像素为单位）。
	x2	`integer`		线条点2的X坐标（以像素为单位）。
	y2	`integer`		线条点2的Y坐标（以像素为单位）。
	line_type	`integer`	0 - none 1 - bold line 2 - dotted line 3 - dashed line	线条类型。
	line_width	`integer`		线条宽度（以像素为单位）。
	line_color	`string`		线条颜色（十六进制代码表示）。
	zindex	`integer`		用于排序所有形状和线条的值（z-index）。
links				地图元素之间的链接。
	drawtype	`integer`	0 - line 2 - bold line 3 - dotted line 4 - dashed line	链接样式。
	color	`string`		链接颜色（6位十六进制）。
	label	`string`		链接标签。
	selementid1	`id`		要连接的一个元素的ID。
	selementid2	`id`		要连接的另一个元素的ID。
linktriggers				链接状态指示器。
	drawtype	`integer`	0 - line 2 - bold line 3 - dotted line 4 - dashed line	触发器处于'Problem'状态时的链接样式。
	color	`string`		触发器处于'Problem'状态时的链接颜色（6位十六进制）。
trigger				用于指示链接状态的触发器。
	description	`string`		触发器名称。
	expression	`string`		触发器表达式。
	recovery_expression	`string`		触发器恢复表达式。
