3 Descoberta de baixo nível (LLD)

Visão geral

O processo de LLD fornece uma forma automática de criar itens, triggers, gráficos para os diferentes objetos descobertos no dispositivo monitorado. Por exemplo, o Zabbix pode começar automaticamente a monitorar os sistemas de arquivo ou interfaces de rede de um servidor, sem precisar que sejam criados manualmente itens para cada um deles. Adicionalmente, o Zabbix também pode remove-los automaticamente também após determinado período consecutivo em que eles não sejam mais encontrados.

Nativamente no Zabbix, são suportados seis tipos de LLD:

  • descoberta de sistemas de arquivo;
  • descoberta de interfaces de rede;
  • descoberta de CPUs seus núcleos;
  • descoberta de árvores de OID SNMP;acesse
  • descoberta usando consultas SQL/ODBC;
  • descoberta de serviços Windows.

O usuário pode estender estas descobertas através de seus próprios scripts, contando que estes forneçam o dado em um formato em particular usando o protocolo JSON.

A arquitetura geral do processo de descoberto pode ser definido assim:

  • Primeiro um usuário cria uma regra de descoberta em Configuração → Templates" ou Configuração → Hosts e clica no link Descoberta da linha do host/template que se desejar. A configuração de um LLD pode ser separada em duas fases:
    • Definição de um item capaz de descobrir os elementos de configuração de interesse (por exemplo, sistemas de arquivo ou interfaces de rede);
    • Definição dos protótipos de itens, triggers e gráficos que poderão ser criados dinamicamente usando as informações descobertas.

Um item que descobre os elementos necessários é como qualquer outro item: O Zabbix solicita ao Zabbix Agent (ou através de qualquer outro tipo de item) um valor para o item, e o agente responde com um valor textual. A diferença aqui é que o valor contêm uma lista de elementos descobertos no formato JSON. Enquanto os detalhes deste formato são importantes somente para quem for implementar uma regra customizada de descoberta, é necessário que se saiba que o valor retornado conterá uma lista de pares no padrão macro → valor. Por exemplo, o item net.if.discovery pode retornar dois pares: "{#IFNAME}" → "lo" e "{#IFNAME}" → "eth0".

Os itens de LLD "vfs.fs.discovery", "net.if.discovery" e a descoberta de OIDs SNMP são suportados desde o Zabbix 2.0.
O item "system.cpu.discovery" desde o Zabbix 2.4.
A descoberta através de "querys SQL OBDC" desde o Zabbix 3.0.

Os valores de retorno de um LLD são limitados a 2048 bytes no Zabbix Proxy rodando com o BD IBM DB2. Este limite não se aplica ao Zabbix Server pois os valores são processados sem precisarem de armazenamento prévio.

As macros usadas nos nomes, chaves e outros campos de protótipos serão substituídas pelos seus valores descobertos quando as entidades reais (itens, triggers, gráficos, ou até mesmo outros hosts) forem criados. Consulte a lista completa de opções para as macros LLD.

Quando o Zabbix Server recebe um valor de um item de descoberta, ele consulta os pares macro → valor para criar as entidades, conforme protótipos definidos na regra. No exemplo anterior, com o "net.if.discovery", o Zabbix Server irá criar um conjunto de itens, triggers e graphs para a interface de 'loopback' e outro para a interface "eth0".

As próximas seções vão demonstrar o processo em detalhes e servem como um "how-to" para configurar todos os tipos de descoberta antes citados. A última seção descreve o formato JSON para itens de descoberta e provê um exemplo de como implementar a sua própria regra de descoberta de sistema de arquivos usando um script Perl.

3.1 Descoberta de sistemas de arquivos

Para descobrir um sistema de arquivos:

  • Acesse ConfiguraçãoTemplates
  • Clique no link Descoberta da linha apropriada

  • Clique no botão Criar regra de descoberta situado no canto direito da barra de título
  • Preencha o formulário com os detalhes necessários

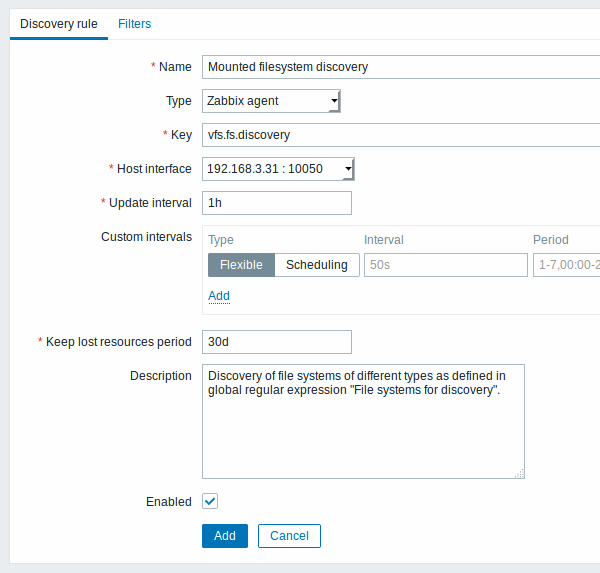

A aba Regra de descoberta contêm atributos gerais da regra de descoberta (do item de descoberta):

Parâmetro Descrição
Nome Nome da regra de descoberta.
Tipo Tipo da verificação a ser executada; pode ser Agente Zabbix (passivo) ou Agente Zabbix (ativo) neste caso.
Chave Um item com a chave "vfs.fs.discovery" foi desenvolvido no Zabbix Agent para permitir a descoberta de sistemas de arquivos em várias plataformas (consulte a lista de itens suportados), e retorna um JSON com a lista de sistemas de arquivos e seus tipos.
Intervalo de atualização (em seg) Este campo define de quanto em quanto tempo o Zabbix irá executar a descoberta. No início, quando você está configurando a regra de descoberta, pode ser interessante definir um intervalo curto, mas uma vez que você tenha confiança que sua regra está buscando o que você precisa, modifique o tempo para, no mínimo, 30 minutos. Esta recomendação se deve ao fato que os sistemas de arquivo não mudam tanto assim.
Nota: Se você definir o intervalo de atualização com o valor '0', a coleta do item não será agendada, entretanto, se você também definir um intervalo flexível, o item será coletado somente nos momentos definidos no intervalo flexível.
Intervalo customizado Você pode criar regras customizadas de coleta para o item:
Flexível - cria uma exceção ao Intervalo de atualização (intervalo com frequência diferenciada)
Agendamento - cria um agendamento de coleta.
Para maiores detalhes consulte o manual de Intervalos customizados. Agendamento é suportado desde o Zabix 3.0.0.
Manter dados de recursos perdidos por (em dias) Este campo define por quantos dias serão mantidos os recursos que foram descobertos em algum momento e deixaram de ser percebidos (máximo 3650 dias).
Nota: Se for definido como "0" as entidades criadas com base nestes recursos serão imediatamente excluídas. O uso do valor "0" não é recomendado pois erros de edição em filtros poderão fazer com que todas as entidades criadas dinamicamente e os dados históricos coletados sejam apagados.
Descrição Descrição da regra.
Ativo Se marcado, a regra será processada.

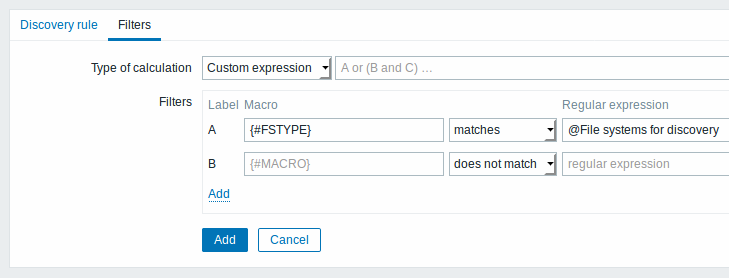

A aba Filtros contêm as definições de filtros a serem aplicados após a coleta do item de descoberta e antes da criação das entidades:

Parâmetro Descrição
Tipo do cálculo As seguintes opções podem ser utilizadas para aplicar os filtros em cada valor constante na lista descoberta:
E - deve ser compatível com todos os filtros;
Ou - suficiente se passar em um dos filtros;
E/Ou - usa E com nomes de macro diferentes e Ou em macros com o mesmo nome;
Expressão personalizada - oferece a possibilidade de definir forma customizada de cálculo dos filtros. A fórmula deverá conter todos os filtros na lista. Limitado à 255 símbolos.
Filtros Um filtro pode ser usado para gerar itens, triggers e gráficos apenas para determinados sistemas de arquivos. O filtro deverá seguir o padrão POSIX estendido de expressões regulares. Por exemplo, se você estiver interessado somente nos drives: C:, D:, e E:, você pode preencher o campo Macro com o valor {#FSNAME} e o campo Expressão regular com o valor "^C|^D|^E". Também é possível filtrar usando outra macro, a {#FSTYPE} (ex. "^ext|^reiserfs") e tipos de drives (apenas no Windows) usando a macro {#FSDRIVETYPE} (ex. "fixed").
Você pode informar uma expressão regular diretamente ou usar uma expressão regular global.
Para testar a expressão uma expressão regular você pode utilizar o comando "grep -E", por exemplo: for f in ext2 nfs reiserfs smbfs; do echo $f \| grep -E '^ext\|^reiserfs' \|\| echo "SKIP: $f"; doneA macro {#FSDRIVETYPE} no Windows é suportada desde o Zabbix 3.0.0.
A definição de vários filtros é suportada desde o Zabbix 2.4.0.
Observe que se alguma macro definida no filtro estiver ausente, o recurso em questão será ignorado.

O BD do Zabbix em MySQL precisa ser criado de forma sensível ao caso se os nomes de sistemas de arquivo puderem ser diferenciados apenas pelo caso, senão a regra de descoberta poderá não funcionar.

O histórico das coletas da regra de descoberta não é preservada.

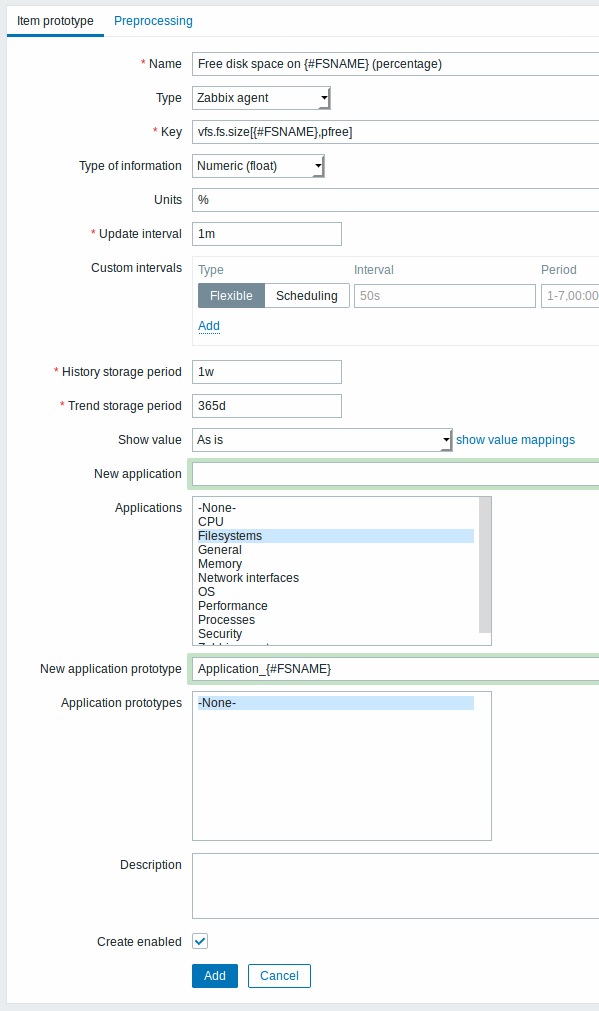

Uma vez que uma regra tenha sido criada, vá para use o link Protótipos de item, disponível na lista de regras de descoberta do host/template, e clique no botão Criar protótipo de item. Observe que a macro {#FSNAME} será utilizada aqui, seu uso neste é obrigatório, pois cada item a ser criado deverá ser diferente do item criado anteriormente.

Se um protótipo de item for criado com o status Inativo, os itens continuarão a ser criados a partir dele mas estarão com o status Inativo também.

O campo Protótipo de aplicação é uma opção disponível especificamente nos protótipos de itens. Um protótipo de aplicação permite que você crie dinamicamente as aplicações e as associe aos itens. Consulte mais nas notas sobre descoberta de aplicações.

Nós podemos criar vários protótipos de item para cada métrica de sistema de arquivo que nos interesse:

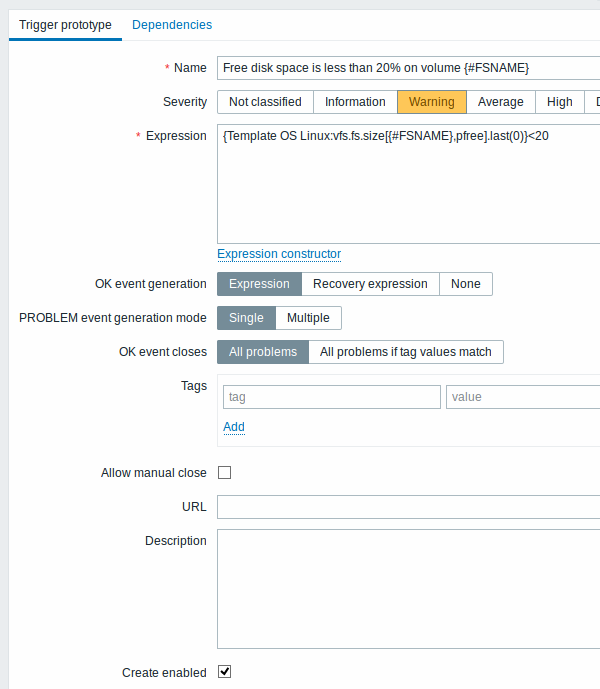

Então, criamos protótipos de trigger de forma similar:

Você pode definir dependências entre protótipos de trigger também (suportado desde o Zabbix 3.0). Para fazer isso, acesse a Dependências. Um protótipo de trigger poderá depender de outro protótipo de trigger da mesma regra de descoberta ou de outra trigger normal. Não é possível criar relações de dependência entre protótipos de trigger de diferentes regras de descoberta. Um protótipo de trigger em nível de host não poderá depender de uma trigger em nível de template.

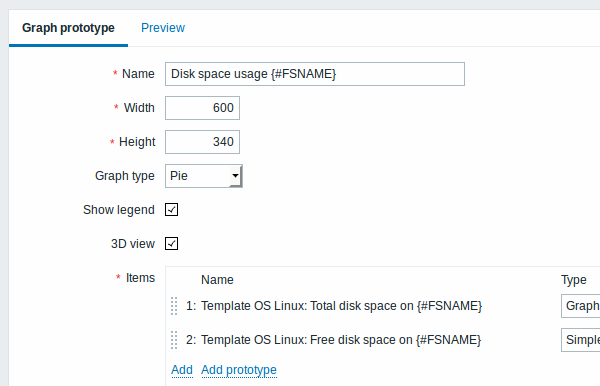

Nós podemos criar protótipos de gráfico também:

Finalmente, nós criamos a regra de descoberta e tudo parece que irá funcionar. Temos cinco protótipos de itens, dois protótipos de trigger e um protótipo de gráfico.

Nota: Para configurar um protótipo de host consulte o manual de protótipos de host na área de monitoração de máquinas virtuais.

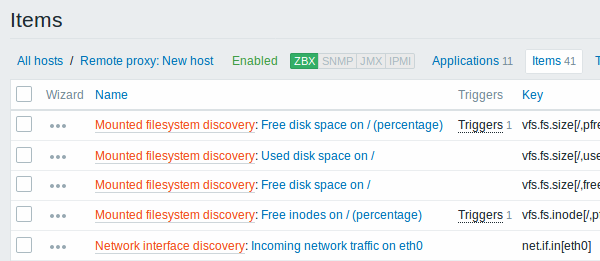

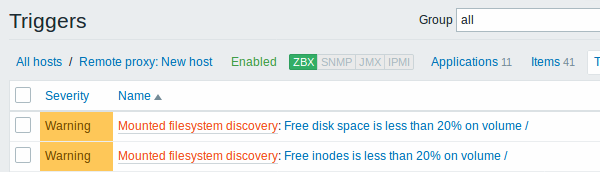

As telas a seguir ilustram como itens, triggers e gráficos que foram criados pelo processo de descoberta irão se parecer na tela de configuração de um host. As entidades descobertas serão prefixadas por um link laranja com o nome de sua regra de descoberta de origem.

Observe que não serão criadas entidades para recursos caso já exista outra entidade com o mesmo critério de unicidade (por exemplo outro item com a mesma chave, ou gráfico com o mesmo nome).

Os itens (de forma similar às triggers e gráficos) criados por um LLD não poderão ser excluídos manualmente. Entretanto, poderão ser excluídos automaticamente se a regra de descoberta não conseguir mais localizar o recurso, ou se seu filtro excluir o recurso da lista. Neste caso os itens, triggers e gráficos serão apagados após o período definido no campo Manter dados de recursos perdidos por (em dias).

Quando as entidades passam para o estado 'Não foi mais descoberto', um indicador do tempo restante de vida será apresentado para o item na lista. Ao posicionar o mouse sobre o ícone de alerta será apresentada uma mensagem indicando quanto tempo falta para o item e seu histórico serem excluídos.

Se as entidades forem marcadas para exclusão, mas não forem excluídas no momento previsto (por exemplo por causa da regra de descoberta ter sido inativada), eles serão excluídos no próximo momento que a regra for processada.

3.2 Descoberta de interfaces de rede

A descoberta de interfaces de rede é feita exatamente da mesma forma que a descoberta de sistemas de arquivos. O que muda é o nome da chave buscada ("net.if.discovery" ao invés de "vfs.fs.discovery") e o nome das macros retornadas ({#IFNAME} ao invés de {#FSNAME}).

Exemplos de protótipos de item que você definir usando a chave "net.if.discovery": "net.if.in[{#IFNAME},bytes]", "net.if.out[{#IFNAME},bytes]". Clique aqui para maiores detalhes.

3.3 Descoberta de CPUs e núcleos de CPU

A descoberta de CPUs e núcleos de CPU da mesma forma que as anteriores, mudando novamente a chave de descoberta: "system.cpu.discovery". Ela também retorna duas macros: {#CPU.NUMBER} e {#CPU.STATUS}, respectivamente o número de sequencia da CPU e seu status. Pode não ser possível uma distinção clara entre processadores físicos, núcleos e 'hyperthreads'. Em ambientes Linux, UNIX e BSD a macro {#CPU.STATUS} retorna o status do processador, que poderá ser "online" ou "offline". Em ambientes Windows, esta macro poderá conter um terceiro valor - "unknown" - que indicará que o processador foi detectado mas nenhuma informação foi coletada ainda sobre ele.

A descoberta de CPU utiliza estatísticas dos processos de coleta do agente para manter a consistência dos dados providos e economizar recursos ao obter os dados. Isso afeta a coleta desta chave quando se tenta utilizar a opção '-t' na linha de comando com o binário do agente diretamente, esta chave será devolvida com o status de NOT_SUPPORTED, acompanhada da mensagem que o coletor não foi iniciado.

Os protótipos de item que podem ser criados com esta descoberta incluem "system.cpu.load[{#CPU.NUMBER}, <mode>]", "system.cpu.util[{#CPU.NUMBER}, <type>, <mode>]", dentre outros.

3.4 Descoberta de OIDs SNMP

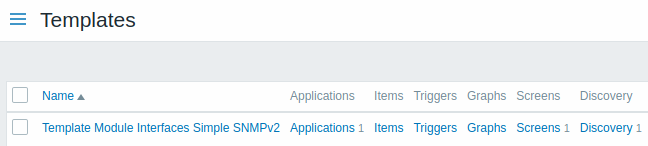

Neste exemplo, nós vamos executar a descoberta SNMP em um switch. Acesse Configuração → Templates.

Para editar as regras de descoberta do template desejado, clique no link Descoberta de sua linha.

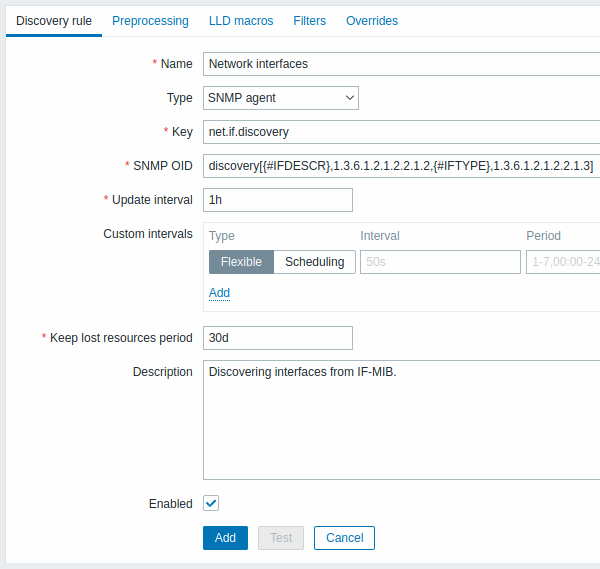

Para criar uma nova regra de descoberta, use o botão Criar regra de descoberta localizado no canto direito da barra de título.

Diferentemente das descobertas de sistemas de arquivos e de interfaces de rede, esta regra não necessita de uma chave "snmp.discovery", o uso do tipo SNMP agent é suficiente.

Os OIDs serão descobertos no seguinte formato: discovery[{#MACRO1}, oid1, {#MACRO2}, oid2, …,]

Onde {#MACRO1}, {#MACRO2} … são nomes válidos de macro e oid1, oid2... são identificadores OIDs capazes de gerar valores para estas macros. Uma macro pré-definida {#SNMPINDEX} conterá o índice do OID descoberto que poderá ser aplicado aos recursos descobertos. Os recursos estarão agrupados através da macro {#SNMPINDEX}.

Para entender o que isso significa, vamos executar alguns snmpwalks em nosso switch:

$ snmpwalk -v 2c -c public 192.168.1.1 IF-MIB::ifDescr
       IF-MIB::ifDescr.1 = STRING: WAN
       IF-MIB::ifDescr.2 = STRING: LAN1
       IF-MIB::ifDescr.3 = STRING: LAN2

       $ snmpwalk -v 2c -c public 192.168.1.1 IF-MIB::ifPhysAddress
       IF-MIB::ifPhysAddress.1 = STRING: 8:0:27:90:7a:75
       IF-MIB::ifPhysAddress.2 = STRING: 8:0:27:90:7a:76
       IF-MIB::ifPhysAddress.3 = STRING: 8:0:27:2b:af:9e

E definir o OID SNMP para: discovery[{#IFDESCR}, ifDescr, {#IFPHYSADDRESS}, ifPhysAddress]

Agora esta regra irá descobrir os recursos com as macros {#IFDESCR} definidas como WAN, LAN1 e LAN2, as macros {#IFPHYSADDRESS} terá os valores 8:0:27:90:7a:75, 8:0:27:90:7a:76, e 8:0:27:2b:af:9e, e as macros {#SNMPINDEX} com os índices 1, 2 e 3:

{
           "data": [
               {
                   "{#SNMPINDEX}": "1",
                   "{#IFDESCR}": "WAN",
                   "{#IFPHYSADDRESS}": "8:0:27:90:7a:75"
               },
               {
                   "{#SNMPINDEX}": "2",
                   "{#IFDESCR}": "LAN1",
                   "{#IFPHYSADDRESS}": "8:0:27:90:7a:75"
               },
               {
                   "{#SNMPINDEX}": "3",
                   "{#IFDESCR}": "LAN2",
                   "{#IFPHYSADDRESS}": "8:0:27:2b:af:9e"
               }
           ]
       }

Se um recurso não existir no OID especificado então a macro correspondente para ele será omitida, por exemplo:

ifDescr.1 "Interface #1"
       ifDescr.2 "Interface #2"
       ifDescr.4 "Interface #4"

       ifAlias.1 "eth0"
       ifAlias.2 "eth1"
       ifAlias.3 "eth2"
       ifAlias.5 "eth4"

Então, neste caso, a descoberta SNMP discovery[{#IFDESCR}, ifDescr, {#IFALIAS}, ifAlias] retornará a seguinte estrutura JSON:

{
           "data": [
               {
                   "{#SNMPINDEX}": 1,
                   "{#IFDESCR}": "Interface #1",
                   "{#IFALIAS}": "eth0"
               },
               {
                   "{#SNMPINDEX}": 2,
                   "{#IFDESCR}": "Interface #2",
                   "{#IFALIAS}": "eth1"
               },
               {
                   "{#SNMPINDEX}": 3,
                   "{#IFALIAS}": "eth2"
               },
               {
                   "{#SNMPINDEX}": 4,
                   "{#IFDESCR}": "Interface #4"
               },
               {
                   "{#SNMPINDEX}": 5,
                   "{#IFALIAS}": "eth4"
               }
           ]
       }

Estas telas ilustram como as macros podem ser utilizadas em protótipos de item:

Da mesma forma, criando quantos itens quanto o necessário:

Protótipos de trigger:

Protótipos de gráfico:

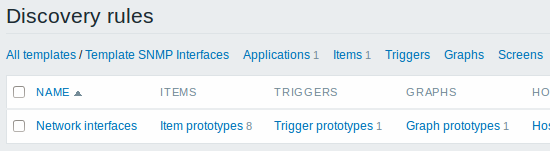

Um sumário de nossa regra de descoberta:

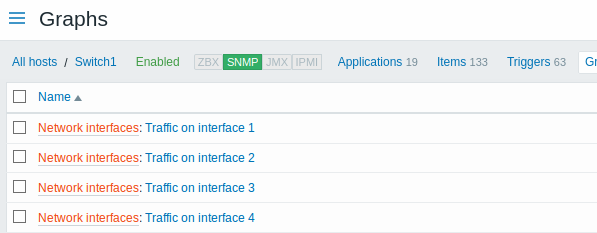

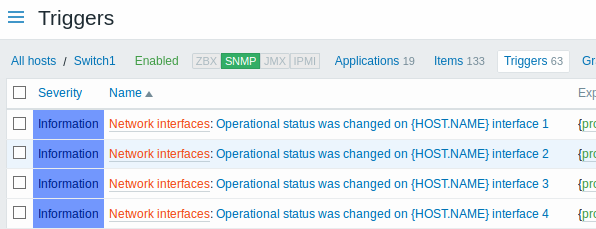

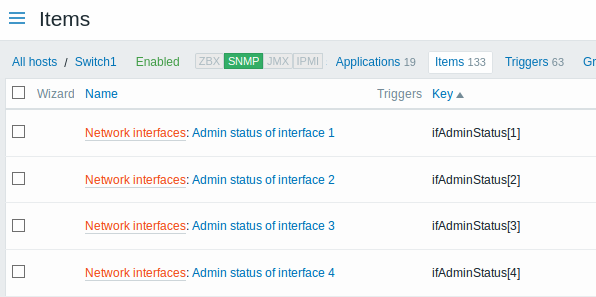

Quando o servidor executa, ele cria itens, triggers e gráficos reais a partir dos valores retornados pela descoberta SNMP. Na configuração do host eles estarão prefixados com o nome da regra de descoberta que os originou e na cor laranja.

3.5 Descoberta usando consultas SQL/ODBC

Este tipo de descoberta é feito através de consultas SQL, cujos resultados são transformados automaticamente em um objeto JSON aceitável pelo LLD. As consultas SQL são executadas com items do tipo "Monitoração de banco de dados". Consulte o manual sobre monitoração ODBC para maiores detalhes de como trabalhar com este tipo de item, a única diferença é que a chave a ser utilizada será "db.odbc.discovery[<description>,<dsn>]" ao invés de "db.odbc.select[<description>,<dsn>]".

Um exemplo prático de como as consultas SQL são transformadas em um JSON pode ser a descoberta através de um proxy com consultas OBDC no banco do Zabbix. Isso pode ser útil para a criação automática de itens internos para monitorar os proxies "zabbix[proxy,<name>,lastaccess]", verificando se estão ativos.

Vamos começar com a configuração da regra de descoberta:


Aqui vamos usar conexão direta com o BD do Zabbix para localizar todos os proxies, junto com a quantidade de hosts que eles monitoram. A quantidade de hosts pode ser utilizada, por exemplo, para filtrar proxies que não tem carga de monitoração sobre sí:

mysql> SELECT h1.host, COUNT(h2.host) AS count FROM hosts h1 LEFT JOIN hosts h2 ON h1.hostid = h2.proxy_hostid WHERE h1.status IN (5, 6) GROUP BY h1.host;
       +---------+-------+
       | host    | count |
       +---------+-------+
       | Japan 1 |     5 |
       | Japan 2 |    12 |
       | Latvia  |     3 |
       +---------+-------+
       3 rows in set (0.01 sec)

Internamente a chave "db.odbc.discovery[]" irá receber este valor e transformar em um código JSON:

{
           "data": [
               {
                   "{#HOST}": "Japan 1",
                   "{#COUNT}": "5"
               },
               {
                   "{#HOST}": "Japan 2",
                   "{#COUNT}": "12"
               },
               {
                   "{#HOST}": "Latvia",
                   "{#COUNT}": "3"
               }
           ]
       }

Os nomes das colunas da consulta foram automaticamente definidos como sendo os nomes de macro, seguidos de seus valores.

Se não estiver muito claro como um nome de coluna foi transformado em um nome de macro, sugerimos utilizar apelidos de colunas no exemplo acima (ex. "COUNT(h2.host) AS count").

Caso o nome de alguma coluna não possa ser transformado em um nome válido de macro, a regra irá para o estado 'Não suportado' com mensagem de erro detalhando o problema com a coluna de número X. Se informações adicionais forem necessárias, poderão ser obtidas ao ativar o modo de debug 4 (DebugLevel=4) e consultar o log do Zabbix Server:

$ grep db.odbc.discovery /tmp/zabbix_server.log
        ...
        23876:20150114:153410.856 In db_odbc_discovery() query:'SELECT h1.host, COUNT(h2.host) FROM hosts h1 LEFT JOIN hosts h2 ON h1.hostid = h2.proxy_hostid WHERE h1.status IN (5, 6) GROUP BY h1.host;'
        23876:20150114:153410.860 db_odbc_discovery() column[1]:'host'
        23876:20150114:153410.860 db_odbc_discovery() column[2]:'COUNT(h2.host)'
        23876:20150114:153410.860 End of db_odbc_discovery():NOTSUPPORTED
        23876:20150114:153410.860 Item [Zabbix server:db.odbc.discovery[proxies,{$DSN}]] error: Cannot convert column #2 name to macro.

Agora conseguimos entender como uma consulta SQL é transformada em um objeto JSON e podemos utilizar a macro {#HOST} para criar os protótipos de itens:


Uma vez que a descoberta seja executada, um item será criado para cada proxy:


3.6 Descobertas de serviços no Windows

A descoberta de serviços no Windows é feita da mesma forma que a descoberta de sistemas de arquivos. A chave utilizada é a "service.discovery" as seguintes macros estarão disponíveis para uso nos filtros e protótipos de item/trigger/graph:

{#SERVICE.NAME}
       {#SERVICE.DISPLAYNAME}
       {#SERVICE.DESCRIPTION}
       {#SERVICE.STATE}
       {#SERVICE.STATENAME}
       {#SERVICE.PATH}
       {#SERVICE.USER}
       {#SERVICE.STARTUP}
       {#SERVICE.STARTUPNAME}

Através da descoberta de serviços do Windows você poderá criar protótipos de itens como "service.info[{#SERVICE.NAME},<param>]", onde param aceita os seguintes valores: state, displayname, path, user, startup ou description. Por exemplo, para obter o nome de exibição de um serviço você pode criar um item com a chave "service.info[{#SERVICE.NAME},displayname]". Se o parâmetro param não for definido ("service.info[{#SERVICE.NAME}]"), o valor padrão state será utilizado.

As macros {#SERVICE.STATE} e {#SERVICE.STATENAME} retornarão o mesmo conteúdo, entretanto, {#SERVICE.STATE} retornará a representação numérica (0-7), e {#SERVICE.STATENAME} a representação textual (running, paused, start pending, pause pending, continue pending, stop pending, stopped ou unknown). O mesmo se aplica às macros {#SERVICE.STARTUP} e {#SERVICE.STARTUPNAME}, onde uma retorna a representação numérica (0-4) e a outra textual (automatic, automatic delayed, manual, disabled, unknown).

3.7 Criando LLD customizado

Além de todos os tipos nativos de regra de descoberta, você também poderá criar suas próprias regras de descoberta para retornar qualquer tipo de recurso - por exemplo, descobrir as bases de dados em um servidor de banco.

Para fazer isso precisamos de um item que retorne um JSON, definindo objetos e, opcionalmente, propriedades deles. A quantidade de macros por entidade não é limitada. Nas descobertas nativas normalmente são retornadas uma ou duas macros mas é possível retornar muito mais..

O formato JSON requerido é ilustrado neste exemplo, suponhamos que você esteja usando um Zabbix Agent 1.8 (bem antigo), ele não irá ter suporte nativo para a chave "vfs.fs.discovery", mas ainda assim ele será capaz de executar a descoberta de sistemas de arquivo. Um simples script em Perl no Linux poderá descobrir os sistemas de arquivo montados e apresentar o resultado no formato JSON, indexando tanto os nomes quanto os seus tipos. Poderíamos criar, por exemplo, um UserParameter chamado "vfs.fs.discovery_perl":

#!/usr/bin/perl

       $first = 1;

       print "{\n";
       print "\t\"data\":[\n\n";

       for (`cat /proc/mounts`)
       {
           ($fsname, $fstype) = m/\S+ (\S+) (\S+)/;
           $fsname =~ s!/!\\/!g;

           print "\t,\n" if not $first;
           $first = 0;

           print "\t{\n";
           print "\t\t\"{#FSNAME}\":\"$fsname\",\n";
           print "\t\t\"{#FSTYPE}\":\"$fstype\"\n";
           print "\t}\n";
       }

       print "\n\t]\n";
       print "}\n";

Os caracteres permitidos em um nome de macro LLD são 0-9 , A-Z , _ , .

Não são suportadas letras minúsculas em seus nomes.

Um exemplo de saída deste script (reformatado para melhor legibilidade) poderia ser algo como isso:

{
         "data":[

         { "{#FSNAME}":"\/",                           "{#FSTYPE}":"rootfs"   },
         { "{#FSNAME}":"\/sys",                        "{#FSTYPE}":"sysfs"    },
         { "{#FSNAME}":"\/proc",                       "{#FSTYPE}":"proc"     },
         { "{#FSNAME}":"\/dev",                        "{#FSTYPE}":"devtmpfs" },
         { "{#FSNAME}":"\/dev\/pts",                   "{#FSTYPE}":"devpts"   },
         { "{#FSNAME}":"\/",                           "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"\/lib\/init\/rw",              "{#FSTYPE}":"tmpfs"    },
         { "{#FSNAME}":"\/dev\/shm",                   "{#FSTYPE}":"tmpfs"    },
         { "{#FSNAME}":"\/home",                       "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"\/tmp",                        "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"\/usr",                        "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"\/var",                        "{#FSTYPE}":"ext3"     },
         { "{#FSNAME}":"\/sys\/fs\/fuse\/connections", "{#FSTYPE}":"fusectl"  }

         ]
       }

Assim, no Filtro da regra de descoberta você poderá, por exemplo, validar o conteúdo da macro "{#FSTYPE}" com uma expressão regular ( "rootfs|ext3").

Você não precisa nomear as macros como FSNAME/FSTYPE em regras customizadas, use o nome que quiser contando que se adeque aos caracteres permitidos.

Item prototypes

Once a rule is created, go to the items for that rule and press "Create prototype" to create an item prototype. Note how macro {#FSNAME} is used where a file system name is required. When the discovery rule is processed, this macro will be substituted with the discovered file system.

Low-level discovery macros and user macros may be used in item prototype configuration and item value preprocessing parameters. Note that when used in update intervals, a single macro has to fill the whole field. Multiple macros in one field or macros mixed with text are not supported.

Context-specific escaping of low-level discovery macros is performed for safe use in regular expression and XPath preprocessing parameters.

Attributes that are specific for item prototypes:

Parameter Description
New application prototype You may define a new application prototype.
In application prototypes you can use low-level discovery macros that, after discovery, will be substituted with real values to create applications that are specific for the discovered entity. See also application discovery notes for more specific information.
Application prototypes Select from the existing application prototypes.
Create enabled If checked the item will be added in an enabled state.
If unchecked, the item will be added to a discovered entity, but in a disabled state.
Discover If checked (default) the item will be added to a discovered entity.
If unchecked, the item will not be added to a discovered entity, unless this setting is overridden in the discovery rule.

We can create several item prototypes for each file system metric we are interested in:

Mass update option is available if you want to update properties of several item prototypes at once.

Trigger prototypes

We create trigger prototypes in a similar way as item prototypes:

Attributes that are specific for trigger prototypes:

Parameter Description
Create enabled If checked the trigger will be added in an enabled state.
If unchecked, the trigger will be added to a discovered entity, but in a disabled state.
Discover If checked (default) the trigger will be added to a discovered entity.
If unchecked, the trigger will not be added to a discovered entity, unless this setting is overridden in the discovery rule.

When real triggers are created from the prototypes, there may be a need to be flexible as to what constant ('20' in our example) is used for comparison in the expression. See how user macros with context can be useful to accomplish such flexibility.

You can define dependencies between trigger prototypes as well (supported since Zabbix 3.0). To do that, go to the Dependencies tab. A trigger prototype may depend on another trigger prototype from the same low-level discovery (LLD) rule or on a regular trigger. A trigger prototype may not depend on a trigger prototype from a different LLD rule or on a trigger created from trigger prototype. Host trigger prototype cannot depend on a trigger from a template.

Graph prototypes

We can create graph prototypes, too:

Attributes that are specific for trigger prototypes:

Parameter Description
Discover If checked (default) the graph will be added to a discovered entity.
If unchecked, the graph will not be added to a discovered entity, unless this setting is overridden in the discovery rule.

Finally, we have created a discovery rule that looks as shown below. It has five item prototypes, two trigger prototypes, and one graph prototype.

Note: For configuring host prototypes, see the section about host prototype configuration in virtual machine monitoring.

Discovered entities

The screenshots below illustrate how discovered items, triggers, and graphs look like in the host's configuration. Discovered entities are prefixed with an orange link to a discovery rule they come from.

Note that discovered entities will not be created in case there are already existing entities with the same uniqueness criteria, for example, an item with the same key or graph with the same name. An error message is displayed in this case in the frontend that the low-level discovery rule could not create certain entities. The discovery rule itself, however, will not turn unsupported because some entity could not be created and had to be skipped. The discovery rule will go on creating/updating other entities.

Items (similarly, triggers and graphs) created by a low-level discovery rule will be deleted automatically if a discovered entity (file system, interface, etc) stops being discovered (or does not pass the filter anymore). In this case the items, triggers and graphs will be deleted after the days defined in the Keep lost resources period field pass.

When discovered entities become 'Not discovered anymore', a lifetime indicator is displayed in the item list. Move your mouse pointer over it and a message will be displayed indicating how many days are left until the item is deleted.

If entities were marked for deletion, but were not deleted at the expected time (disabled discovery rule or item host), they will be deleted the next time the discovery rule is processed.

Entities containing other entities, which are marked for deletion, will not update if changed on the discovery rule level. For example, LLD-based triggers will not update if they contain items that are marked for deletion.

Other types of discovery

More detail and how-tos on other types of out-of-the-box discovery is available in the following sections:

For more detail on the JSON format for discovery items and an example of how to implement your own file system discoverer as a Perl script, see creating custom LLD rules.

Data limits for return values

There is no limit for low-level discovery rule JSON data if it is received directly by Zabbix server, because return values are processed without being stored in a database. There's also no limit for custom low-level discovery rules, however, if it is intended to acquire custom LLD data using a user parameter, then user parameter return value limit applies (512 KB).

If data has to go through Zabbix proxy it has to store this data in database so database limits apply.

Multiple LLD rules for same item

Since Zabbix agent version 3.2 it is possible to define several low-level discovery rules with the same discovery item.

To do that you need to define the Alias agent parameter, allowing to use altered discovery item keys in different discovery rules, for example vfs.fs.discovery[foo], vfs.fs.discovery[bar], etc.

Creating custom LLD rules

It is also possible to create a completely custom LLD rule, discovering any type of entities - for example, databases on a database server.

To do so, a custom item should be created that returns JSON, specifying found objects and optionally - some properties of them. The amount of macros per entity is not limited - while the built-in discovery rules return either one or two macros (for example, two for filesystem discovery), it is possible to return more.

The required JSON format is best illustrated with an example. Suppose we are running an old Zabbix 1.8 agent (one that does not support "vfs.fs.discovery"), but we still need to discover file systems. Here is a simple Perl script for Linux that discovers mounted file systems and outputs JSON, which includes both file system name and type. One way to use it would be as a UserParameter with key "vfs.fs.discovery_perl":

#!/usr/bin/perl

       $first = 1;

       print "[\n";

       for (`cat /proc/mounts`)
       {
           ($fsname, $fstype) = m/\S+ (\S+) (\S+)/;

           print "\t,\n" if not $first;
           $first = 0;

           print "\t{\n";
           print "\t\t\"{#FSNAME}\":\"$fsname\",\n";
           print "\t\t\"{#FSTYPE}\":\"$fstype\"\n";
           print "\t}\n";
       }

       print "]\n";

Allowed symbols for LLD macro names are 0-9 , A-Z , _ , .

Lowercase letters are not supported in the names.

An example of its output (reformatted for clarity) is shown below. JSON for custom discovery checks has to follow the same format.

[
           { "{#FSNAME}":"/",                           "{#FSTYPE}":"rootfs"   },
           { "{#FSNAME}":"/sys",                        "{#FSTYPE}":"sysfs"    },
           { "{#FSNAME}":"/proc",                       "{#FSTYPE}":"proc"     },
           { "{#FSNAME}":"/dev",                        "{#FSTYPE}":"devtmpfs" },
           { "{#FSNAME}":"/dev/pts",                    "{#FSTYPE}":"devpts"   },
           { "{#FSNAME}":"/lib/init/rw",                "{#FSTYPE}":"tmpfs"    },
           { "{#FSNAME}":"/dev/shm",                    "{#FSTYPE}":"tmpfs"    },
           { "{#FSNAME}":"/home",                       "{#FSTYPE}":"ext3"     },
           { "{#FSNAME}":"/tmp",                        "{#FSTYPE}":"ext3"     },
           { "{#FSNAME}":"/usr",                        "{#FSTYPE}":"ext3"     },
           { "{#FSNAME}":"/var",                        "{#FSTYPE}":"ext3"     },
           { "{#FSNAME}":"/sys/fs/fuse/connections",    "{#FSTYPE}":"fusectl"  }
       ]

In previous example it is required that the keys match the LLD macro names used in prototypes, the alternative is to extract LLD macro values using JSONPath {#FSNAME}$.fsname and {#FSTYPE}$.fstype, thus making such script possible:

#!/usr/bin/perl

       $first = 1;

       print "[\n";

       for (`cat /proc/mounts`)
       {
           ($fsname, $fstype) = m/\S+ (\S+) (\S+)/;

           print "\t,\n" if not $first;
           $first = 0;

           print "\t{\n";
           print "\t\t\"fsname\":\"$fsname\",\n";
           print "\t\t\"fstype\":\"$fstype\"\n";
           print "\t}\n";
       }

       print "]\n";

An example of its output (reformatted for clarity) is shown below. JSON for custom discovery checks has to follow the same format.

[
           { "fsname":"/",                           "fstype":"rootfs"   },
           { "fsname":"/sys",                        "fstype":"sysfs"    },
           { "fsname":"/proc",                       "fstype":"proc"     },
           { "fsname":"/dev",                        "fstype":"devtmpfs" },
           { "fsname":"/dev/pts",                    "fstype":"devpts"   },
           { "fsname":"/lib/init/rw",                "fstype":"tmpfs"    },
           { "fsname":"/dev/shm",                    "fstype":"tmpfs"    },
           { "fsname":"/home",                       "fstype":"ext3"     },
           { "fsname":"/tmp",                        "fstype":"ext3"     },
           { "fsname":"/usr",                        "fstype":"ext3"     },
           { "fsname":"/var",                        "fstype":"ext3"     },
           { "fsname":"/sys/fs/fuse/connections",    "fstype":"fusectl"  }
       ]

Then, in the discovery rule's "Filter" field, we could specify "{#FSTYPE}" as a macro and "rootfs|ext3" as a regular expression.

You don't have to use macro names FSNAME/FSTYPE with custom LLD rules, you are free to use whatever names you like. In case JSONPath is used then LLD row will be an array element that can be an object, but it can be also another array or a value.

Note that, if using a user parameter, the return value is limited to 512 KB. For more details, see data limits for LLD return values.

Using LLD macros in user macro contexts

LLD macros may be used inside user macro context, for example, in trigger prototypes.
