2 SNMP代理

概述

你可能希望在启用SNMP的设备(如打印机、交换机、路由器或UPS)上使用SNMP监控,因为在这些设备上尝试安装完整的操作系统和Zabbix代理是不可能的。

为了能够监控SNMP代理在这些设备上提供的数据,Zabbix服务器初始化配置时必须具有SNMP支持。

仅通过UDP协议执行SNMP检查。

从Zabbix 2.2.3开始,Zabbix服务器和代理守护进程在单个请求中查询多个值的SNMP设备。这会影响各种SNMP监控项(常规SNMP项目,具有动态索引的SNMP项目和SNMP低级别发现),它使SNMP处理更加高效。 请参阅下面的技术细节部分,了解内部工作原理。 从Zabbix 2.4开始,它还为每个接口提供了一个“使用批量请求”的设置,允许为无法正确处理它们的设备禁用批量请求。

从Zabbix 2.2.7和Zabbix 2.4.2开始,Zabbix服务器和代理守护程序的日志在收到不正确的SNMP响应时会打印类似以下内容:SNMP response from host "gateway" does not contain all of the requested variable bindings虽然它们没有涵盖所有有问题的情况,但它们对于识别应禁用批量请求的各个SNMP设备非常有用。

从Zabbix 2.2开始Zabbix服务器和代理守护程序在执行SNMP检查时使用对应的超时配置参数。另外,在单个不成功的SNMP请求(超时/错误凭据)之后,守护程序不执行重试。之前,实际使用了SNMP库默认超时和重试值(分别为1秒和5次重试)。

从Zabbix 2.2.8和Zabbix 2.4.2开始,Zabbix服务器和代理守护程序将始终至少重试一次:通过SNMP库的重试机制或通过内部批量处理机制

<note warning>如果监控SNMPv3设备,请确保msgAuthoritativeEngineID(也称为snmpEngineID或“引擎ID”)从不被两台设备共享。根据RFC 2571 (3.1.1.1节),每个设备必须是唯一的。 :::

配置SNMP监控

要通过SNMP开始监控设备,必须执行以下步骤:

步骤 1

使用SNMP接口为设备创建一个主机

输入IP地址。你可以使用自动添加一套监控项提供的SNMP模板之一(SNMP设备模板等)。但是,模板可能与主机不兼容。 单击 Add 以保存主机。

SNMP检查不使用 代理端口, 请忽略它。

步骤 2

找出要监控项目的SNMP字符串(或OID)。

要获取SNMP字符串列表,请使用 snmpwalk 命令(net-snmp的部分软件应该在Zabbix安装时同时安装)或等效工具:

shell> snmpwalk -v 2c -c public <host IP> .

这里的'2c'代表SNMP版本,你也可以将其替换为'1',以在设备上指定SNMP版本为v1。

它会返回给你一个SNMP字符串及其最后一个值的列表。如果不是,那么SNMP 'community' 可能与标准的'public'不同,在这种情况下,请找出它是什么。

然后,你可以浏览列表,直到找到要监控的字符串,例如:如果要监视通过端口3进入交换机的字节,你将使用此行中的IF-MIB :: ifInOctets.3字符串:

IF-MIB::ifInOctets.3 = Counter32: 3409739121

你现在可以使用 snmpget 命令找出'IF-MIB :: ifInOctets.3'的数字OID:

shell> snmpget -v 2c -c public -On 10.62.1.22 IF-MIB::ifInOctets.3

请注意,字符串中的最后一个数字是你要监控的端口号。请参考: 动态索引.

如下所示:

.1.3.6.1.2.1.2.2.1.10.3 = Counter32: 3472126941

重复一遍,OID中的最后一个号码是端口号。

3COM似乎是使用数百个端口号,例如 端口1=端口101,端口3=端口103,但思科使用常规数字,例如。 端口3=3。

一些最常用的SNMP OID,Zabbix将自动转换为数字表示

在上面的例子中,值类型是“Counter32”它在内部对应于ASN_COUNTER类型。完整的支持类型包括 ASN_COUNTER, ASN_COUNTER64, ASN_UINTEGER, ASN_UNSIGNED64, ASN_INTEGER, ASN_INTEGER64, ASN_FLOAT, ASN_DOUBLE, ASN_TIMETICKS, ASN_GAUGE, ASN_IPADDRESS, ASN_OCTET_STR 和 ASN_OBJECT_ID (从2.2.8, 2.4.3之后). 这些类型大致对应于snmpget 输出的 "Counter32", "Counter64", "UInteger32", "INTEGER", "Float", "Double", "Timeticks", "Gauge32", "IpAddress", "OCTET STRING", "OBJECT IDENTIFIER", 但也有可能显示为 "STRING", "Hex-STRING", "OID" 或者其它, 这取这取决于显示提示的表达方式。

步骤 3

创建一个监控项。

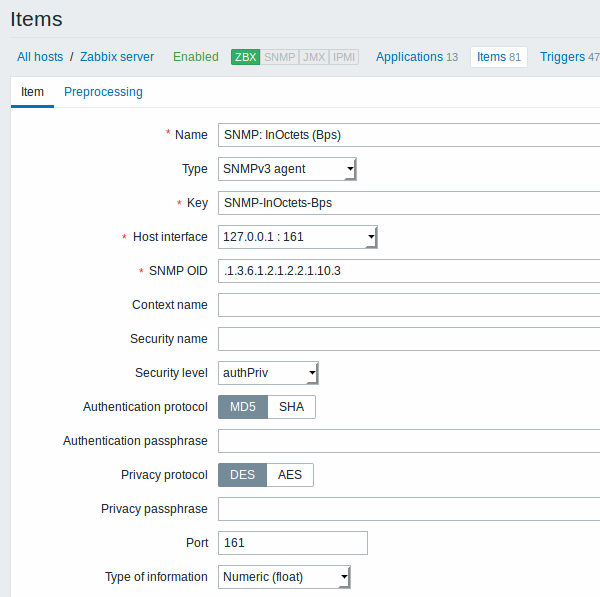

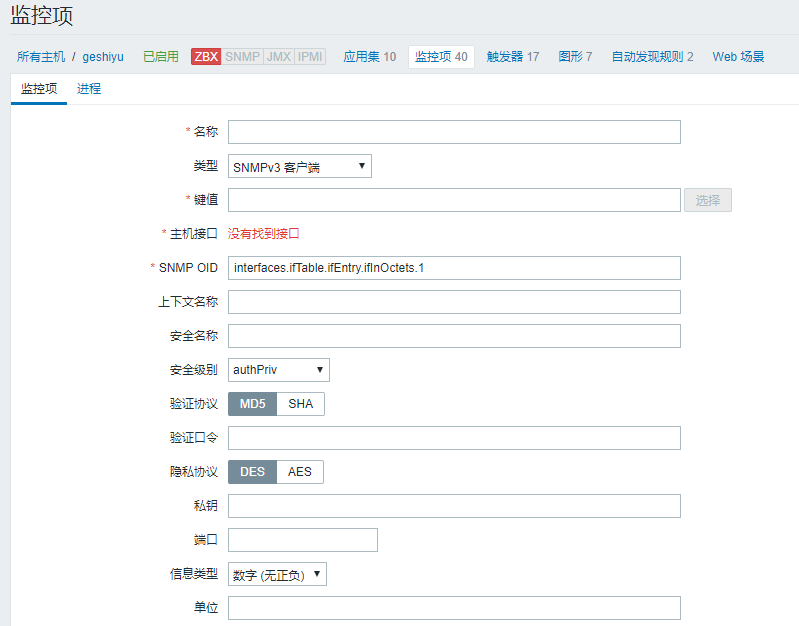

所以现在回到Zabbix并点击前面创建的SNMP主机的 监控项 。 如果你在创建主机时选择使用模板,你将拥有与主机相关联的SNMP监控项列表。我们假设你要使用snmpwalk和snmpget采集的信息创建监控项,单击 创建监控项。在新的监控项表单中,输入监控项“名称”。确保“主机接口”字段中有你的交换机/路由器,并将"类型"字段更改为"SNMPv* 客户端"。 输入community (通常是public),并将你之前检索到的文本或数字OID输入到'SNMP OID'字段中,例如:.1.3.6.1.2.1.2.2.1.10.3

输入SNMP“端口”为161,“键值”为有意义的内容,例如,SNMP-InOctets-Bps。将“信息类型”设置为 浮点数 ,并在进程预定步骤中添加 每秒更改 的策略(重要!否则你将从SNMP设备获取累积值,而不是最新的变化)。如果你希望“更新间隔”和“历史数据保留时长”与默认值不同,请选择一个自定义乘数(如果需要),并输入 。

所有必填输入字段都标有红色星号。

现在保存监控项,进入 监测中最新数据 来获取你的SNMP数据!

请注意SNMPv3监控的具体选项:

参数 描
上下文名称 输入上下 名称以标识SNMP子网上的监控项。
从Zabbix 2.2开始SNMPv3监控支持上下文名称
用户宏在此字段中解析。
安全名称 输入安 名称
用户宏在此字段中解析。
安全级别 选择安 级别:
noAuthNoPriv - 不使用身份验证或隐私协议
AuthNoPriv - 认证协议被使用,但不使用隐私协议
AuthPriv - 使用身份验证和隐私协议
验证协议 选择验 协议 - MD5 或者 SHA.
验证口令 输入验 口令。
用户宏在此字段中解析。
隐私协议 选择隐 协议 - DES 或者AES.
私钥 私钥。
用户宏在此字段中解析。

如果SNMPv3凭据(安全名称,验证协议/口令,隐私协议)错误,Zabbix会从net-snmp收到错误,如果 私钥 错误,在这种情况下,Zabbix会从net-snmp收到TIMEOUT错误。

验证协议, 验证口令, 隐私协议私钥 修改后,需要重启服务器或代理来生效。

示例 1

一般范例:

参数 描
Community public
OID 1.2.3.45.6.7.8.0 (or .1.2.3.45.6.7.8.0)
键值 & t;用作触发器引用的唯一字符串>
例如, "my_param".

请注意,OID可以以数字或字符串形式给出。但是,在某些情况下,字符串OID必须转换为数字表示。 snmpget可用于此目的:

在配置Zabbix源时指定了 --with-net-snmp 标志,可以监视SNMP参数。

示例 2

监控正常运行时间:

Parameter Description
Community public
Oid MIB::sysUpTime.0
Key router.uptime
Value type Float
Units uptime
Multiplier 0.01
参数 描
Community public
OID MIB::sysUpTime.0
键值 r uter.uptime
信息类型 浮点数
单位 u time
乘数 0 01

批处理的内部工作

从2.2.3开始Zabbix服务器和代理查询SNMP设备在单个请求中的多个值。这会影响多种类型的SNMP监控项:

具有相同参数的单个接口上的所有SNMP监控项都将同时进行查询。前两种类型的监控项由轮询器分批采集,最多128个监控项,而低级发现规则如前所述单独处理。

在较低级别上,执行查询值的操作有两种:获取多个指定对象和游历OID树。

对于"getting",GetRequest-PDU最多使用128个变量绑定。 对于"walking",GetNextRequest-PDU用于SNMPv1和GetBulkRequest,"max-repetitions"字段最多128个用于SNMPv2和SNMPv3。

因此,每个SNMP监控项类型的批量处理的优势如下:

  * 常规SNMP项目受益于“getting” 的改进;
         * 具有动态索引的SNMP监控项受益于“getting”和“walking”改进:“getting”用于索引验证,“walking”用于构建缓存;
         * SNMP低级发现规则受益于“walking”的改进。

然而,有一个技术问题,并非所有设备都能够根据请求返回128个值。有些总是给出正确的回应,其它情况则会以“tooBig(1)”错误做出回应,或者一旦潜在的回应超过了一定的限度,则一律不回应。

为了找到最佳数量的对象来查询给定的设备,Zabbix使用以下策略。它在请求中查询“值1”时谨慎开始。 如果成功,它会在请求中查询“值2”。 如果再次成功,则查询请求中的“值3”,并通过将查询对象的数量乘以1.5来继续,导致以下请求大小的顺序:1,2,3,4,6,9,13,19,28,42,63,94,128。

然而,一旦设备拒绝给出适当的响应(例如,对于42个变量),Zabbix会做两件事情。

首先,对于当前批量监控项,它将单个请求中的对象数减半,并查询21个变量。 如果设备处于活动状态,那么查询应该在绝大多数情况下都有效,因为已知28个变量可以工作,21个变量明显少于此。 但是,如果仍然失败,那么Zabbix会逐渐回到查询值。 如果此时仍然失败,那么设备肯定没有响应,请求大小也不是问题。

Zabbix为后续批量监控项做的第二件事是它从最后成功的变量数量开始(在我们的示例中为28),并继续将请求大小递增1,直到达到限制。 例如,假设最大响应大小为32个变量,后续请求的大小为29,30,31,32和33.最后一个请求将失败,Zabbix将永远不再发出大小为33的请求。 从那时起,Zabbix将为该设备查询最多32个变量。

如果大型查询因此数量的变量而失败,则可能意味着两件事之一。 设备用于限制响应大小的确切标准无法知晓,但我们尝试使用变量数来近似。 因此,第一种可能性是,在一般情况下,此数量的变量大约是设备的实际响应大小限制:有时响应小于限制,有时它大于限制。 第二种可能性是任何方向的UDP数据包都丢失了。 由于这些原因,如果Zabbix查询失败,它会减少最大数量的变量以尝试深入到设备的舒适范围,但(从2.2.8开始)最多只能达到两次。

在上面的示例中,如果包含32个变量的查询失败,Zabbix会将计数减少到31.如果发生这种情况也会失败,Zabbix也会将计数减少到30.但是,Zabbix不会将计数减少到30以下, 因为它会假设进一步的失败是由于UDP数据包丢失,而不是设备的限制。

但是,如果设备由于其他原因无法正确处理批量请求,并且上述启发式方法不起作用,Zabbix 2.4之后每个接口都有“使用批量请求”设置,允许禁用该设备的批量请求。
