1 网络设备的标准化模板

概述

为了对交换机和路由器等网络设备进行监控,我们创建了两个所谓的模型:网络设备本身(基本上是机箱)和网络接口。

由于Zabbix 3.4提供了许多网络设备系列模板。 所有模板都覆盖(尽可能从设备中获取这些项目):

  • 机箱故障监控(电源,风扇和温度,总体状态)
  • 机箱性能监控(CPU和内存项)
  • 机箱资产收集(序列号,型号名称,固件版本)
  • 使用IF-MIB和EtherLike-MIB进行网络接口监控(接口状态,接口流量负载,以太网的双工状态)

这些模板可用:

  • 配置 - > 模板的新安装中;
  • official Zabbix模板库中。 如果您已从3.4之前的Zabbix版本升级,则可以从XML导入这些模板。

如果要导入新的开箱即用模板,您可能还需要将“@Network自动发现接口”全局正则表达式更新为:

Result is FALSE: ^Software Loopback Interface
       Result is FALSE: ^(In)?[lL]oop[bB]ack[0-9._]*$
       Result is FALSE: ^NULL[0-9.]*$
       Result is FALSE: ^[lL]o[0-9.]*$
       Result is FALSE: ^[sS]ystem$
       Result is FALSE: ^Nu[0-9.]*$

在大多数系统上过滤掉环回和空接口。

设备

可用模板的设备系列列表:

模板名称 提供商 设备系列 已知模型 操作系统 已用MIB库 **标签(/manual/config templates_out_of_the_box/network_devices#tags)**
Template Net Alcatel Timetra TiMOS SNMPv2 Alcatel Alcatel Timetra ALCATEL SR 7750 TiMOS TIMETRA-SYSTEM-MIB,TIMETRA-CHASSIS-MIB Certified
Template Net Brocade FC SNMPv2 Brocade Brocade FC switches Brocade 300 SAN Switch- - SW-MIB,ENTITY-MIB Performance, Fault
Template Net Brocade_Foundry Stackable SNMPv2 Brocade Brocade ICX Brocade ICX6610, Brocade ICX7250-48, Brocade ICX7450-48F FOUNDRY-SN-AGENT-MIB, FOUNDRY-SN-STACKING-MIB Certified
Template Net Brocade_Foundry Nonstackable SNMPv2 Brocade, Foundry Brocade MLX, Foundry Brocade MLXe, Foundry FLS648, Foundry FWSX424 FOUNDRY-SN-AGENT-MIB Performance, Fault
Template Net Cisco IOS SNMPv2 Cisco Cisco IOS ver > 12.2 3.5 Cisco C2950 IOS CISCO-PROCESS-MIB,CISCO-MEMORY-POOL-MIB,CISCO-ENVMON-MIB Certified
Template Net Cisco releases later than 12.0_3_T and prior to 12.2_3.5_ SNMPv2 Cisco Cisco IOS > 12.0 3 T and < 12.2 3.5 - IOS CISCO-PROCESS-MIB,CISCO-MEMORY-POOL-MIB,CISCO-ENVMON-MIB Certified
Template Net Cisco releases prior to 12.0_3_T SNMPv2 Cisco Cisco IOS < 12.0 3 T - IOS OLD-CISCO-CPU-MIB,CISCO-MEMORY-POOL-MIB Certified
Template Net D-Link DES_DGS Switch SNMPv2 D-Link DES/DGX switches D-Link DES-xxxx/DGS-xxxx,DLINK DGS-3420-26SC - DLINK-AGENT-MIB,EQUIPMENT-MIB,ENTITY-MIB Certified
Template Net D-Link DES 7200 SNMPv2 D-Link DES-7xxx D-Link DES 7206 - ENTITY-MIB,MY-SYSTEM-MIB,MY-PROCESS-MIB,MY-MEMORY-MIB Performance Fault Interfaces
Template Net Dell Force S-Series SNMPv2 Dell Dell Force S-Series S4810 F10-S-SERIES-CHASSIS-MIB Certified
Template Net Extreme Exos SNMPv2 Extreme Extreme EXOS X670V-48x EXOS EXTREME-SYSTEM-MIB,EXTREME-SOFTWARE-MONITOR-MIB Certified
Template Net Huawei VRP SNMPv2 Huawei Huawei VRP S2352P-EI - ENTITY-MIB,HUAWEI-ENTITY-EXTENT-MIB Certified
Template Net Intel_Qlogic Infiniband SNMPv2 Intel/QLogic Intel/QLogic Infiniband devices Infiniband 12300 ICS-CHASSIS-MIB Fault Inventory
Template Net Juniper SNMPv2 Juniper MX,SRX,EX models Juniper MX240, Juniper EX4200-24F JunOS JUNIPER-MIB Certified
Template Net Mellanox SNMPv2 Mellanox Mellanox Infiniband devices SX1036 MLNX-OS HOST-RESOURCES-MIB,ENTITY-MIB,ENTITY-SENSOR-MIB,MELLANOX-MIB Certified
Template Net Mikrotik SNMPv2 Mikrotik Mikrotik RouterOS devices Mikrotik CCR1016-12G, Mikrotik RB2011UAS-2HnD, Mikrotik 912UAG-5HPnD, Mikrotik 941-2nD, Mikrotik 951G-2HnD, Mikrotik 1100AHx2 RouterOS MIKROTIK-MIB,HOST-RESOURCES-MIB Certified
Template Net QTech QSW SNMPv2 QTech Qtech devices Qtech QSW-2800-28T - QTECH-MIB,ENTITY-MIB Performance Inventory
Template Net Ubiquiti AirOS SNMPv1 Ubiquiti Ubiquiti AirOS wireless devices NanoBridge,NanoStation,Unifi AirOS FROGFOOT-RESOURCES-MIB,IEEE802dot11-MIB Performance
Template Net HP Comware HH3C SNMPv2 HP HP (H3C) Comware HP A5500-24G-4SFP HI Switch HH3C-ENTITY-EXT-MIB,ENTITY-MIB Certified
Template Net HP Enterprise Switch SNMPv2 HP HP Enterprise Switch HP ProCurve J4900B Switch 2626, HP J9728A 2920-48G Switch STATISTICS-MIB,NETSWITCH-MIB,HP-ICF-CHASSIS,ENTITY-MIB,SEMI-MIB Certified
Template Net TP-LINK SNMPv2 TP-LINK TP-LINK T2600G-28TS v2.0 TPLINK-SYSMONITOR-MIB,TPLINK-SYSINFO-MIB Performance Inventory
Template Net Netgear Fastpath SNMPv2 Netgear Netgear Fastpath M5300-28G FASTPATH-SWITCHING-MIB,FASTPATH-BOXSERVICES-PRIVATE-MIB Fault Inventory

模板设计

模板的设计考虑到以下因素:

  • 尽可能使用用户宏,因此用户可以调整触发器
  • 尽可能使用低级别发现来最小化不支持的项目数
  • 为SNMPv2提供了模板。 如果已知大多数设备不支持SNMPv2,则使用SNMPv1。
  • 所有模板都依赖于Template ICMP Ping,因此ICMP也会检查所有设备
  • 项目不使用任何MIB - SNMP OID用于项目和低级别发现。 因此,没有必要将任何MIB加载到Zabbix中以使模板工作。
  • 发现接口以及ifAdminStatus = down(2)的接口时,环回网络接口被过滤
  • 尽可能使用IF-MIB :: ifXTable中的64位计数器。 如果不支持,则使用默认的32位计数器。
  • 所有发现的网络接口都有一个控制其运行状态(链接)的触发器。

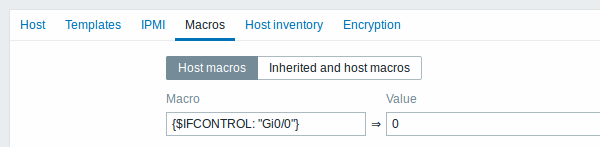

  • 如果您不想监视特定接口的此条件,请创建具有值为0的上下文的用户宏。例如:

其中Gi0 / 0是{#IFNAME}。 这样,触发器不再用于此特定接口。

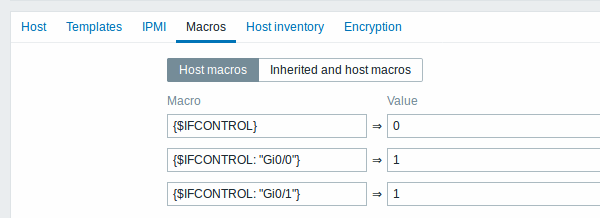

     *您还可以更改所有触发器不会触发的默认行为,并仅将此触发器激活到有限数量的接口(如上行链路)

标签

  • 性能 - 设备系列MIB提供了一种监控CPU和内存项的方法;
  • 故障 - 设备系列MIB提供监控至少一个温度传感器的方法;
  • 资产 - 设备系列MIB提供了至少收集设备序列号和型号名称的方法;
  • 认证 - 涵盖上述所有三个主要类别。
