1 Par certificat

Aperçu

Zabbix peut utiliser des certificats RSA au format PEM, signés par une autorité de certification publique ou interne (CA). La vérification du certificat est effectuée sur une CA de certificat pré-configurée. Les listes de révocation de certificats (CRL) peuvent éventuellement être utilisées. Chaque composant Zabbix ne peut avoir qu'un seul certificat configuré.

Pour plus d'informations sur la configuration et l'utilisation de l'autorité de certification interne, la génération de demandes de certificats et leur signature, la révocation de certificats, vous trouverez en ligne en grand nombre de modes d'emploi, par exemple, Didacticiel OpenSSL PKI v1.1.

Examinez attentivement et testez vos extensions de certificat - voir Limitations sur les extensions de certificat X.509 v3.

Paramètres de configuration du certificat

Paramètre Obligatoire Description
TLSCAFile * Chemin d'accès complet d'un fichier contenant les certificats de niveau supérieur de l'autorité de certification pour la vérification des certificats homologues.
En cas de chaîne de certificats avec plusieurs membres, ils doivent être ordonnés : certificats de CA de niveau inférieur en premier, suivi par des certificats de niveau supérieur.
Les certificats de plusieurs CA peuvent être inclus dans un seul fichier.
TLSCRLFile Chemin d'accès complet d'un fichier contenant des listes de révocation de certificats. Voir Listes de révocation de certificats (CRL).
TLSCertFile * Chemin d'accès complet d'un fichier contenant un certificat (chaîne de certificats).
En cas de chaîne de certificats avec plusieurs membres, ils doivent être ordonnés : certificat de serveur, de proxy ou d'agent en premier, suivi des certificats de niveau inférieur puis des certificats de l'autorité de certification de niveau supérieur.
TLSKeyFile * Chemin d'accès complet d'un fichier contenant une clé privée. Définissez les droits d’accès à ce fichier - il ne doit être lisible que par l’utilisateur de Zabbix.
TLSServerCertIssuer Émetteur de certificat de serveur autorisé.
TLSServerCertSubject Détenteur du certificat de serveur autorisé.

Configuration du certificat sur le serveur Zabbix

1. Afin de vérifier les certificats homologues, le serveur Zabbix doit avoir accès aux fichiers avec leurs certificats d'autorité de certification racine auto-signés de niveau supérieur. Par exemple, si nous souhaitons des certificats de deux autorités de certification racine indépendantes, nous pouvons placer leurs certificats dans un fichier /home/zabbix/zabbix_ca_file ainsi :

Certificate:
           Data:
               Version: 3 (0x2)
               Serial Number: 1 (0x1)
           Signature Algorithm: sha1WithRSAEncryption
               Issuer: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Root1 CA
                   ...
               Subject: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Root1 CA
               Subject Public Key Info:
                   Public Key Algorithm: rsaEncryption
                       Public-Key: (2048 bit)
                   ...
               X509v3 extensions:
                   X509v3 Key Usage: critical
                       Certificate Sign, CRL Sign
                   X509v3 Basic Constraints: critical
                       CA:TRUE
                   ...
       -----BEGIN CERTIFICATE-----
       MIID2jCCAsKgAwIBAgIBATANBgkqhkiG9w0BAQUFADB+MRMwEQYKCZImiZPyLGQB
       ....
       9wEzdN8uTrqoyU78gi12npLj08LegRKjb5hFTVmO
       -----END CERTIFICATE-----
       Certificate:
           Data:
               Version: 3 (0x2)
               Serial Number: 1 (0x1)
           Signature Algorithm: sha1WithRSAEncryption
               Issuer: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Root2 CA
                   ...
               Subject: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Root2 CA
               Subject Public Key Info:
                   Public Key Algorithm: rsaEncryption
                       Public-Key: (2048 bit)
                   ....
               X509v3 extensions:
                   X509v3 Key Usage: critical
                       Certificate Sign, CRL Sign
                   X509v3 Basic Constraints: critical
                       CA:TRUE
                   ....
       -----BEGIN CERTIFICATE-----
       MIID3DCCAsSgAwIBAgIBATANBgkqhkiG9w0BAQUFADB/MRMwEQYKCZImiZPyLGQB
       ...
       vdGNYoSfvu41GQAR5Vj5FnRJRzv5XQOZ3B6894GY1zY=
       -----END CERTIFICATE-----

2. Placer la chaîne de certificats du serveur Zabbix dans un fichier, par exemple, /home/zabbix/zabbix_server.crt :

Certificate:
           Data:
               Version: 3 (0x2)
               Serial Number: 1 (0x1)
           Signature Algorithm: sha1WithRSAEncryption
               Issuer: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Signing CA
               ...
               Subject: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Zabbix server
               Subject Public Key Info:
                   Public Key Algorithm: rsaEncryption
                       Public-Key: (2048 bit)
                       ...
               X509v3 extensions:
                   X509v3 Key Usage: critical
                       Digital Signature, Key Encipherment
                   X509v3 Basic Constraints:
                       CA:FALSE
                   ...
       -----BEGIN CERTIFICATE-----
       MIIECDCCAvCgAwIBAgIBATANBgkqhkiG9w0BAQUFADCBgTETMBEGCgmSJomT8ixk
       ...
       h02u1GHiy46GI+xfR3LsPwFKlkTaaLaL/6aaoQ==
       -----END CERTIFICATE-----
       Certificate:
           Data:
               Version: 3 (0x2)
               Serial Number: 2 (0x2)
           Signature Algorithm: sha1WithRSAEncryption
               Issuer: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Root1 CA
               ...
               Subject: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Signing CA
               Subject Public Key Info:
                   Public Key Algorithm: rsaEncryption
                       Public-Key: (2048 bit)
                   ...
               X509v3 extensions:
                   X509v3 Key Usage: critical
                       Certificate Sign, CRL Sign
                   X509v3 Basic Constraints: critical
                       CA:TRUE, pathlen:0
               ...
       -----BEGIN CERTIFICATE-----
       MIID4TCCAsmgAwIBAgIBAjANBgkqhkiG9w0BAQUFADB+MRMwEQYKCZImiZPyLGQB
       ...
       dyCeWnvL7u5sd6ffo8iRny0QzbHKmQt/wUtcVIvWXdMIFJM0Hw==
       -----END CERTIFICATE-----

Ici, le premier est le certificat du serveur Zabbix, suivi du certificat intermédiaire de l'autorité de certification.

3. Placer la clé privée du serveur Zabbix dans un fichier, par exemple, /home/zabbix/zabbix_server.key :

-----BEGIN PRIVATE KEY-----
       MIIEwAIBADANBgkqhkiG9w0BAQEFAASCBKowggSmAgEAAoIBAQC9tIXIJoVnNXDl
       ...
       IJLkhbybBYEf47MLhffWa7XvZTY=
       -----END PRIVATE KEY-----

4. Modifier les paramètres TLS dans le fichier de configuration du serveur Zabbix comme suit :

TLSCAFile=/home/zabbix/zabbix_ca_file
       TLSCertFile=/home/zabbix/zabbix_server.crt
       TLSKeyFile=/home/zabbix/zabbix_server.key

Configuration du chiffrement par certificat pour le proxy Zabbix

1. Préparez les fichiers avec les certificats de l'autorité de certification de niveau supérieur, le certificat proxy (chaîne) et la clé privée, comme décrit dans Configuration du certificat sur le serveur Zabbix. Modifier les paramètres TLSCAFile, TLSCertFile, TLSKeyFile dans la configuration du proxy en conséquence.

2. Pour un proxy actif modifier le paramètre TLSConnect :

TLSConnect=cert

Pour un proxy passif modifier le paramètre TLSAccept :

TLSAccept=cert

3. Vous disposez maintenant d'une configuration de proxy minimale basée sur un certificat. Vous pouvez si vous le souhaitez améliorer la sécurité du proxy en définissant les paramètres TLSServerCertIssuer et TLSServerCertSubject (voir Restriction de l'émetteur et du détenteur autorisés).

4. Dans le fichier final de configuration du proxy, les paramètres TLS peuvent ressembler à ceci :

TLSConnect=cert
       TLSAccept=cert
       TLSCAFile=/home/zabbix/zabbix_ca_file
       TLSServerCertIssuer=CN=Signing CA,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       TLSServerCertSubject=CN=Zabbix server,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       TLSCertFile=/home/zabbix/zabbix_proxy.crt
       TLSKeyFile=/home/zabbix/zabbix_proxy.key

5. Configurer le chiffrement pour ce proxy dans l'interface Zabbix :

  • Aller dans : Administration → Proxys
  • Sélectionner un proxy et cliquer sur l'onglet Chiffrement

Dans les exemples ci-dessous, les champs Délivré par et Sujet sont remplis - voir dans Restriction de l'émetteur et du sujet autorisés pourquoi et comment utiliser ces champs.

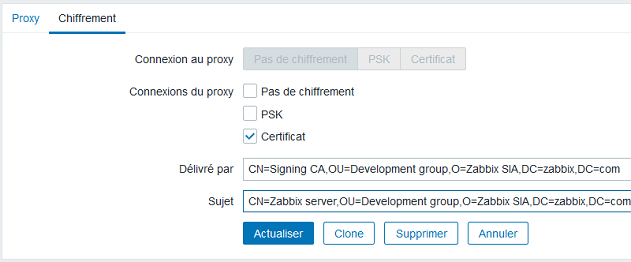

Pour un proxy actif

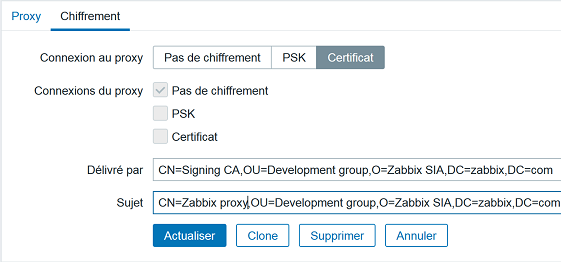

Pour un proxy passif


Configuration du chiffrement par certificat pour l'agent Zabbix

1. Préparer les fichiers avec les certificats de l'autorité de certification de niveau supérieur, le certificat agent (chaîne) et la clé privée, comme décrit dans Configuration du certificat sur le serveur Zabbix. Modifier les paramètres TLSCAFile, TLSCertFile, TLSKeyFile dans la configuration de l'agent en conséquence.

2. Pour les surveillances actives, modifier le paramètre TLSConnect :

TLSConnect=cert

Pour les surveillances passives, modifier le paramètreTLSAccept :

TLSAccept=cert

3. Vous disposez maintenant d'une configuration minimale agent basée sur certificat. Vous pouvez si vous le souhaitez améliorer la sécurité des agents en définissant les paramètres TLSServerCertIssuer et TLSServerCertSubject. (voir Restriction de l'émetteur et du sujet autorisés).

4. Dans le fichier final de configuration de l'agent, les paramètres TLS peuvent ressembler à ceci :

TLSConnect=cert
       TLSAccept=cert
       TLSCAFile=/home/zabbix/zabbix_ca_file
       TLSServerCertIssuer=CN=Signing CA,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       TLSServerCertSubject=CN=Zabbix proxy,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       TLSCertFile=/home/zabbix/zabbix_agentd.crt
       TLSKeyFile=/home/zabbix/zabbix_agentd.key

(L'exemple suppose que l'hôte est surveillé via un proxy, d'où le CN "subject" du certificat positionné sur Zabbix proxy.)

5. Configurer le chiffrement pour cet agent dans l'interface Zabbix :

  • Aller dans : Administration → Hôtes
  • Sélectionner l'agent et cliquer sur l'onglet Chiffrement

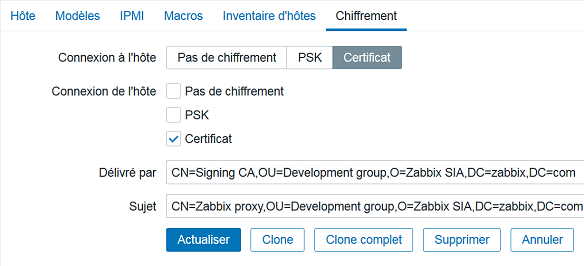

Dans l'exemple ci-dessous, les champs Délivré par et Sujet sont remplis - voir dans Restriction de l'émetteur et du sujet autorisés pourquoi et comment utiliser ces champs.


Restriction de l'émetteur et du sujet autorisés

Lorsque deux composants (par exemple serveur Zabbix et agent) établissent une connexion TLS, ils vérifient chacun les certificats de l'autre. Si un certificat homologue signé par une autorité de certification de confiance (avec un certificat de niveau supérieur préconfiguré dans «TLSCAFile»), est valide, n'a pas expiré et passe d'autres vérifications, alors la communication peut continuer. L'émetteur et le sujet du certificat ne sont pas vérifiés dans ce cas le plus simple.

Il existe un risque : toute personne possédant un certificat valide peut usurper l'identité de quelqu'un d'autre (par exemple, un certificat d'hôte peut être utilisé pour emprunter l'identité d'un serveur). Cela peut être acceptable dans les petits environnements où les certificats sont signés par une autorité de certification interne dédiée et où le risque de personnification est faible.

Si votre autorité de certification de niveau supérieur est utilisée pour émettre d'autres certificats qui ne doivent pas être acceptés par Zabbix ou si vous souhaitez réduire le risque d'usurpation d'identité, vous pouvez restreindre les certificats autorisés en spécifiant leurs chaînes d'émetteur et de sujet.

Par exemple, vous pouvez écrire dans le fichier de configuration du proxy Zabbix :

TLSServerCertIssuer=CN=Signing CA,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       TLSServerCertSubject=CN=Zabbix server,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com

Avec ces paramètres, un proxy actif ne communiquera pas avec le serveur Zabbix avec une chaîne émettrice ou une chaîne sujet différente dans le certificat, un proxy passif n'acceptera pas les demandes de ce serveur.

Quelques notes sur la correspondance de chaîne émetteur ou sujet :

  1. Les chaînes émetteur et sujet sont vérifiées indépendamment. Les deux sont facultatives.
  2. Les caractères UTF-8 sont autorisés.
  3. Une chaîne non spécifiée signifie que toute chaîne est acceptée.
  4. Les chaînes sont comparées "telles quelles", elles doivent être exactement identiques pour correspondre.
  5. Les caractères génériques et les expressions régulièresne sont pas pris en charge dans la correspondance.
  6. Seules certaines exigences de la RFC 4514 Lightweight Directory Access Protocol (LDAP) : Représentation de chaîne des noms distinctifs sont implémentées :
    - caractères d'échappement '"' (U+0022), '+' U+002B, ',' U+002C, ';' U+003B, '<' U+003C, '>' U+003E, '\' U+005C  n'importe où dans la chaîne.
           - caractères d'échappement (' ' U+0020) ou le signe dièse ('#' U+0023) au début de la chaîne.
           - caractères d'échappement (' ' U+0020) à la fin de la chaîne.
       - La correspondance échoue si un caractère nul (U+0000) est rencontré (La [[http://tools.ietf.org/html/rfc4514|RFC 4514]] le permet).
       - Les exigences de la [[http://tools.ietf.org/html/rfc4517|RFC 4517 Lightweight Directory Access Protocol (LDAP) : Syntaxes et règles de correspondance]] et de la [[http://tools.ietf.org/html/rfc4518|RFC 4518 Lightweight Directory Access Protocol (LDAP) : Préparation de chaînes internationalisées]] ne sont pas pris en charge en raison de la quantité de travail requise.

L'ordre des champs dans les chaînes Délivrer par et Sujet et le formatage sont importants ! Zabbix suit les recommandations de la RFC 4514 et utilise l'ordre "inverse" des champs.

L'ordre inverse peut être illustré par l'exemple suivant :

TLSServerCertIssuer=CN=Signing CA,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       TLSServerCertSubject=CN=Zabbix proxy,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com

Notez qu'il commence par le niveau bas (CN), passe au niveau intermédiaire (OU, O) et termine par les champs de niveau supérieur (DC).

OpenSSL affiche par défaut les champs Issuer et Subject du certificat dans l'ordre "normal", en fonction des options supplémentaires utilisées :

$ openssl x509 -noout -in /home/zabbix/zabbix_proxy.crt -issuer -subject
       issuer= /DC=com/DC=zabbix/O=Zabbix SIA/OU=Development group/CN=Signing CA
       subject= /DC=com/DC=zabbix/O=Zabbix SIA/OU=Development group/CN=Zabbix proxy

       $ openssl x509 -noout -text -in /home/zabbix/zabbix_proxy.crt
       Certificate:
               ...
               Issuer: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Signing CA
           ...
               Subject: DC=com, DC=zabbix, O=Zabbix SIA, OU=Development group, CN=Zabbix proxy

Ici, les chaînes Issuer et Subject commencent par le niveau supérieur (DC) et se terminent par un champ de bas niveau (CN), les espaces et les séparateurs de champs dépendent des options utilisées. Aucune de ces valeurs ne correspondra dans les champs Délivré et Sujet de Zabbix !

Pour obtenir des chaînes Issuer et Subject correctes utilisables dans Zabbix, exécutez OpenSSL avec les options spéciales
-nameopt esc_2253,esc_ctrl,utf8,dump_nostr,dump_unknown,dump_der,sep_comma_plus,dn_rev,sname :

$ openssl x509 -noout -issuer -subject \
               -nameopt esc_2253,esc_ctrl,utf8,dump_nostr,dump_unknown,dump_der,sep_comma_plus,dn_rev,sname \
               -in /home/zabbix/zabbix_proxy.crt
       issuer= CN=Signing CA,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com
       subject= CN=Zabbix proxy,OU=Development group,O=Zabbix SIA,DC=zabbix,DC=com

Maintenant, les champs de chaînes sont dans l'ordre inverse, les champs sont séparés par des virgules, peuvent être utilisés dans les fichiers de configuration et l'interface Zabbix.

Limitations sur les extensions de certificat X.509 v3

  • Extension Nom de sujet alternatif (subjectAltName).
    Les noms de sujet alternatifs de l'extension subjectAltName (comme adresse IP, adresse e-mail) ne sont pas supportés par Zabbix. Seule la valeur du champ "Sujet" peut être vérifiée dans Zabbix (see Restriction de l'émetteur et du sujet autorisés).
    Si un certificat utilise l'extension subjectAltName alors le résultat dépendra d'une combinaison particulière des kits d'outils cryptographiques avec lesquels les composants Zabbix sont compilés (cela peut fonctionner ou pas, Zabbix peut refuser d'accepter de tels certificats de ses pairs).
  • Extension Utilisation de clé étendue.
    Si utilisé alors les deux paramètres clientAuth (Authentification du client WWW TLS) et serverAuth (Authentification du serveur WWW TLS) sont généralement nécessaires.
    Par exemple, dans les vérifications passives, l'agent Zabbix joue un rôle de serveur TLS, ainsi serverAuth doit être défini dans le certificat de l'agent. Pour les vérifications actives, le certificat de l'agent nécessite de définir clientAuth.
    GnuTLS émet un avertissement en cas de violation de l'utilisation de la clé, mais autorise la communication.
  • Extension Contraintes de nom.
    Toutes les boîtes à outils cryptographiques ne le prennent pas en charge. Cette extension peut empêcher Zabbix de charger des certificats CA pour lequels cette section est marquée comme critical (dépend du toolkit crypto).

Listes de révocation de certificats (CRL)

Si un certificat est compromis, l'autorité de certification peut la révoquer en l'incluant dans la liste de révocation de certificats. Les listes de révocation de certificats peuvent être configurées dans le fichier de configuration du serveur, du proxy et de l'agent à l'aide du paramètre TLSCRLFile. Par exemple :

TLSCRLFile=/home/zabbix/zabbix_crl_file

zabbix_crl_file peut contenir des listes de révocation de certificats de plusieurs autorités de certification et ressembler à :

-----BEGIN X509 CRL-----
       MIIB/DCB5QIBATANBgkqhkiG9w0BAQUFADCBgTETMBEGCgmSJomT8ixkARkWA2Nv
       ...
       treZeUPjb7LSmZ3K2hpbZN7SoOZcAoHQ3GWd9npuctg=
       -----END X509 CRL-----
       -----BEGIN X509 CRL-----
       MIIB+TCB4gIBATANBgkqhkiG9w0BAQUFADB/MRMwEQYKCZImiZPyLGQBGRYDY29t
       ...
       CAEebS2CND3ShBedZ8YSil59O6JvaDP61lR5lNs=
       -----END X509 CRL-----

Le fichier CRL est chargé uniquement au démarrage de Zabbix. La mise à jour de la liste de révocation de certificats nécessite un redémarrage.

Si le composant Zabbix est compilé avec OpenSSL et que des listes de révocation de certificats sont utilisées, chaque autorité de certification de niveau supérieur et intermédiaire des chaînes de certificats doit avoir une liste de révocation de certificats (elle peut être vide) dans TLSCRLFile.

Limites d'utilisation des extensions CRL

  • Extension Identifiant de la clé d'autorité.
    Les listes de révocation de certificats pour les autorités de certification avec des noms identiques peuvent ne pas fonctionner avec mbedTLS (PolarSSL), même avec l'extension "Identifiant de la clé d'autorité (Authority Key Identifier)".
