4 Cartes de réseau

Aperçu

L'export de la carte réseau contient :

Toutes les images liées
La structure de la carte - tous les paramètres de carte, tous les éléments contenus avec leurs paramètres, liens de carte et indicateurs d'état de lien de carte

Les groupes d'hôtes, hôtes, déclencheurs, autres cartes ou tout autre élément pouvant être lié à la carte exportée ne sont pas exportés. Ainsi, si au moins un des éléments mentionnés dans la carte est manquant, son importation échouera.

L'export/import de cartes réseau est supporté depuis Zabbix 1.8.2.

Exportation

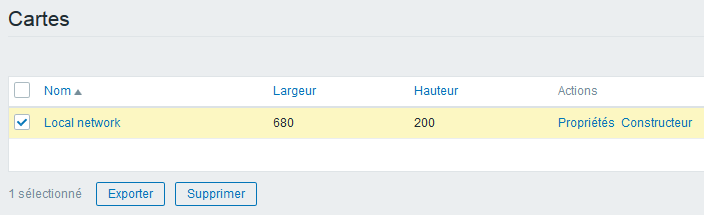

Pour exporter des cartes réseau, procédez comme suit :

Aller dans Surveillance → Cartes
Cochez les cases des cartes du réseau à exporter
Cliquez sur Exporter sous la liste

Les cartes sélectionnées sont exportées vers un fichier XML local avec le nom par défaut zabbix_export_maps.xml.

Importation

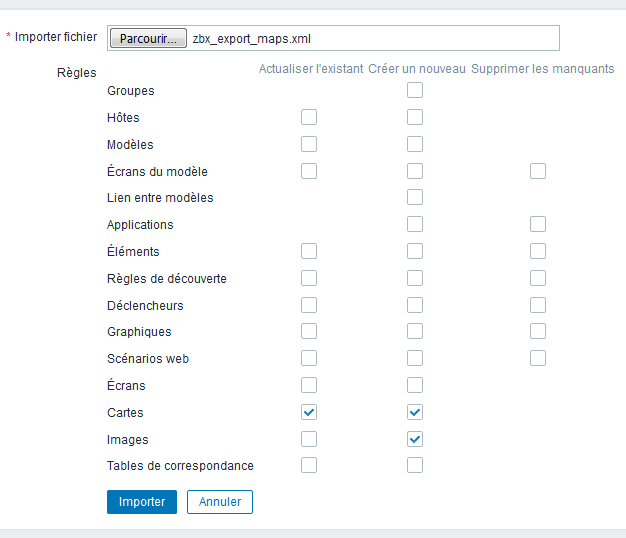

Pour importer des cartes réseau, procédez comme suit :

Aller dans Surveillance → Cartes
Cliquez sur Importer à droite
Sélectionnez le fichier d'import
Marquer les options requises dans les règles d'import
Cliquez sur Importer

Tous les champs de saisie obligatoires sont marqués d'un astérisque rouge.

Un message de réussite ou d'échec de l'importation sera affiché dans l'interface.

Règles d'import :

Règle	Description
Mettre à jour existant	Les cartes existantes seront mises à jour avec les données extraites du fichier d'import. Sinon, ils ne seront pas mis à jour.
Créer nouveau	L'importation ajoutera de nouvelles cartes en utilisant les données du fichier d'import. Sinon, il ne les ajoutera pas.

Si vous décochez les deux options de carte et cochez les options respectives pour les images, seules les images seront importées. L’importation d’images n’est disponible que pour les utilisateurs Super Admin de Zabbix.

Si vous remplacez une image existante, toutes les cartes utilisant cette image seront affectées.

Format d'export

Exporter une petite carte réseau avec trois éléments, leurs images et des liens entre eux. Notez que les images sont tronquées pour économiser de l'espace.

<?xml version="1.0" encoding="UTF-8"?>
       <zabbix_export>
           <version>4.0</version>
           <date>2016-10-05T08:16:20Z</date>
           <images>
               <image>
                   <name>Server_(64)</name>
                   <imagetype>1</imagetype>
                   <encodedImage>iVBOR...SuQmCC</encodedImage>
               </image>
               <image>
                   <name>Workstation_(64)</name>
                   <imagetype>1</imagetype>
                   <encodedImage>iVBOR...SuQmCC</encodedImage>
               </image>
               <image>
                   <name>Zabbix_server_3D_(96)</name>
                   <imagetype>1</imagetype>
                   <encodedImage>iVBOR...ggg==</encodedImage>
               </image>
           </images>
           <maps>
               <map>
                   <name>Network</name>
                   <width>590</width>
                   <height>400</height>
                   <label_type>0</label_type>
                   <label_location>0</label_location>
                   <highlight>1</highlight>
                   <expandproblem>0</expandproblem>
                   <markelements>1</markelements>
                   <show_unack>0</show_unack>
                   <severity_min>2</severity_min>
                   <show_suppressed>0</show_suppressed>
                   <grid_size>40</grid_size>
                   <grid_show>1</grid_show>
                   <grid_align>1</grid_align>
                   <label_format>0</label_format>
                   <label_type_host>2</label_type_host>
                   <label_type_hostgroup>2</label_type_hostgroup>
                   <label_type_trigger>2</label_type_trigger>
                   <label_type_map>2</label_type_map>
                   <label_type_image>2</label_type_image>
                   <label_chaîne_host/>
                   <label_chaîne_hostgroup/>
                   <label_chaîne_trigger/>
                   <label_chaîne_map/>
                   <label_chaîne_image/>
                   <expand_macros>0</expand_macros>
                   <background/>
                   <iconmap/>
                   <urls/>
                   <selements>
                       <selement>
                           <elementtype>0</elementtype>
                           <label>Host 1</label>
                           <label_location>-1</label_location>
                           <x>476</x>
                           <y>28</y>
                           <elementsubtype>0</elementsubtype>
                           <areatype>0</areatype>
                           <width>200</width>
                           <height>200</height>
                           <viewtype>0</viewtype>
                           <use_iconmap>0</use_iconmap>
                           <selementid>8</selementid>
                           <elements>
                               <element>
                                   <host>Discovered host</host>
                               </element>
                           </elements>
                           <icon_off>
                               <name>Server_(64)</name>
                           </icon_off>
                           <icon_on/>
                           <icon_disabled/>
                           <icon_maintenance/>
                           <application/>
                           <urls/>
                       </selement>
                       <selement>
                           <elementtype>0</elementtype>
                           <label>Zabbix server</label>
                           <label_location>-1</label_location>
                           <x>252</x>
                           <y>50</y>
                           <elementsubtype>0</elementsubtype>
                           <areatype>0</areatype>
                           <width>200</width>
                           <height>200</height>
                           <viewtype>0</viewtype>
                           <use_iconmap>0</use_iconmap>
                           <selementid>6</selementid>
                           <elements>
                               <element>
                                   <host>Zabbix server</host>
                               </element>
                           </elements>
                           <icon_off>
                               <name>Zabbix_server_3D_(96)</name>
                           </icon_off>
                           <icon_on/>
                           <icon_disabled/>
                           <icon_maintenance/>
                           <application/>
                           <urls/>
                       </selement>
                       <selement>
                           <elementtype>0</elementtype>
                           <label>New host</label>
                           <label_location>-1</label_location>
                           <x>308</x>
                           <y>230</y>
                           <elementsubtype>0</elementsubtype>
                           <areatype>0</areatype>
                           <width>200</width>
                           <height>200</height>
                           <viewtype>0</viewtype>
                           <use_iconmap>0</use_iconmap>
                           <selementid>7</selementid>
                           <elements>
                               <element>
                                   <host>Zabbix host</host>
                               </element>
                           </elements>
                           <icon_off>
                               <name>Workstation_(64)</name>
                           </icon_off>
                           <icon_on/>
                           <icon_disabled/>
                           <icon_maintenance/>
                           <application/>
                           <urls/>
                       </selement>
                   </selements>
                   <links>
                       <link>
                           <drawtype>0</drawtype>
                           <color>008800</color>
                           <label/>
                           <selementid1>6</selementid1>
                           <selementid2>8</selementid2>
                           <linktriggers/>
                       </link>
                       <link>
                           <drawtype>2</drawtype>
                           <color>00CC00</color>
                           <label>100MBps</label>
                           <selementid1>7</selementid1>
                           <selementid2>6</selementid2>
                           <linktriggers>
                               <linktrigger>
                                   <drawtype>0</drawtype>
                                   <color>DD0000</color>
                                   <trigger>
                                       <description>Zabbix agent on {HOST.NAME} is unreachable for 5 minutes</description>
                                       <expression>{Zabbix host:agent.ping.nodata(5m)}=1</expression>
                                       <recovery_expression/>
                                   </trigger>
                               </linktrigger>
                           </linktriggers>
                       </link>
                   </links>
               </map>
           </maps>
       </zabbix_export>

Tags d'élément

Les valeurs des tags d'élément sont expliquées dans le tableau ci-dessous.

Élément	Propriété de l'élément	Type	Intervalle	Description
images				Élément racine pour les images.
image				Image individuelle.
	name	`chaîne`		Nom unique de l'image.
	imagetype	`entier`	1 - image 2 - arrière plan	Type d'image.
	encodedImage			Encodage base64 de l'image.
maps				Élément racine pour les cartes.
map				Carte individuelle.
	name	`chaîne`		Nom unique de la carte.
	width	`entier`		Largeur de la carte, en pixels.
	height	`entier`		Hauteur de la carte, en pixels.
	label_type	`entier`	0 - étiquette 1 - adresse IP de l'hôte 2 - nom de l'élément 3 - statut uniquement 4 - rien	Type d'étiquette de l'élément de la carte.
	label_location	`entier`	0 - bas 1 - gauche 2 - droite 3 - haut	Emplacement de l'élément sur la carte par défaut.
	highlight	`entier`	0 - non 1 - oui	Activer la mise en surbrillance des icônes pour les déclencheurs actifs et les statuts d’hôte.
	expandproblem	`entier`	0 - non 1 - oui	Afficher le déclencheur de problème pour les éléments avec un seul problème.
	markelements	`entier`	0 - non 1 - oui	Mise en surbrillance les éléments de la carte qui ont récemment changé de statut.
	show_unack	`entier`	0 - compte tous les problèmes 1 - nombre de problèmes non acquittés 2 - nombre de problème acquittés et non acquittés séparément	Affichage des problèmes.
	severity_min	`entier`	0 - non classé 1 - information 2 - avertissement 3 - moyen 4 - haut 5 - désastre	Gravité de déclenchement minimale à afficher sur la carte par défaut.
	show_suppressed	`entier`	0 - non 1 - oui	Affichage des problèmes qui seraient autrement supprimés (non illustrés) à cause de la maintenance de l'hôte.
	grid_size	`entier`	20, 40, 50, 75 ou 100	Taille de cellule d'une grille de carte en pixels, si "grid_show=1"
	grid_show	`entier`	0 - oui 1 - non	Afficher une grille dans la configuration de la carte.
	grid_align	`entier`	0 - oui 1 - non	Aligner automatiquement les icônes dans la configuration de la carte.
	label_format	`entier`	0 - non 1 - oui	Utilisez la configuration avancée des étiquettes.
	label_type_host	`entier`	0 - étiquette 1 - adresse IP de l'hôte 2 - nom de l'élément 3 - statut uniquement 4 - rien 5 - étiquette personnalisée	Afficher comme étiquette de l'hôte, si "label_format=1"
	label_type_hostgroup	`entier`	0 - étiquette 2 - nom de l'élément 3 - statut uniquement 4 - rien 5 - étiquette personnalisée	Afficher comme étiquette de groupe d'hôtes, si "label_format=1"
	label_type_trigger	`entier`	0 - étiquette 2 - nom de l'élément 3 - statut uniquement 4 - rien 5 - étiquette personnalisée	Afficher comme étiquette de déclenchement, si "label_format=1"
	label_type_map	`entier`	0 - étiquette 2 - nom de l'élément 3 - statut uniquement 4 - rien 5 - étiquette personnalisée	Afficher en tant qu'étiquette de carte, si "label_format=1"
	label_type_image	`entier`	0 - étiquette 2 - nom de l'élément 4 - rien 5 - étiquette personnalisée	Afficher comme étiquette d'image, si "label_format=1"
	label_chaîne_host	`chaîne`		Étiquette personnalisée pour les éléments d'hôte, si "label_type_host=5"
	label_chaîne_hostgroup	`chaîne`		Étiquette personnalisée pour les éléments groupe d'hôtes, si "label_type_hostgroup=5"
	label_chaîne_trigger	`chaîne`		Étiquette personnalisée pour les éléments déclencheurs, si "label_type_trigger=5"
	label_chaîne_map	`chaîne`		Étiquette personnalisée pour les éléments carte, si "label_type_map=5"
	label_chaîne_image	`chaîne`		Étiquette personnalisée pour les éléments image, si "label_type_image=5"
	expand_macros	`entier`	0 - non 1 - oui	Développez les macros dans les étiquettes dans la configuration de la carte.
	background	`id`		ID de l'image de fond (le cas échéant), si "imagetype=2"
	iconmap	`id`		ID de la correspondance d'icônes (le cas échéant).
urls
url				URL individuelle.
	name	`chaîne`		Nom du lien.
	url	`chaîne`		URL du lien.
	elementtype	`entier`	0 - hôte 1 - carte 2 - déclencheur 3 - groupe d'hôte 4 - image	Type d'élement de carte auquel le lien appartient.
selements
selement				Élément de carte individuel.
	elementtype	`entier`	0 - hôte 1 - carte 2 - déclencheur 3 - groupe d'hôte 4 - image	Type d'élément de carte.
	label	`chaîne`		Étiquette d'icône.
	label_location	`entier`	-1 - utilise la carte par défaut 0 - bas 1 - gauche 2 - droite 3 - haut
	x	`entier`		Emplacement de l'axe X.
	y	`entier`		Emplacement de l'axe Y.
	elementsubtype	`entier`	0 - groupe hôte unique 1 - tous les groupes hôtes	Sous-type d'élément, si "elementtype=3"
	areatype	`entier`	0 - identique à la carte entière 1 - taille personnalisée	Taille de la zone, si "elementsubtype=1"
	width	`entier`		Largeur de la zone, si "areatype=1"
	height	`entier`		Hauteur de la zone, si "areatype=1"
	viewtype	`entier`	0 - placer uniformément dans la zone	Algorithme de placement de zone, si "elementsubtype=1"
	use_iconmap	`entier`	0 - non 1 - oui	Utilisez la correspondance d'icônes pour cet élément. Pertinent uniquement si iconmapping est activé au niveau de la carte.
	selementid	`id`		ID d'enregistrement unique d'élément.
	application	`chaîne`		Filtre de nom d'application. Si un nom d'application est donné, seuls les problèmes de déclencheurs appartenant à l'application donnée seront affichés sur la carte.
elements
element				Entité Zabbix individuelle représentée sur la carte (carte, groupe d'hôtes, hôte, etc.).
	host
icon_off				Image à utiliser lorsque l'élément est dans l'état 'OK'.
icon_on				Image à utiliser lorsque l'élément est dans le statut "Problème".
icon_disabled				Image à utiliser lorsque l'élément est désactivé.
icon_maintenance				Image à utiliser lorsque l'élément est en maintenance.
	name	`chaîne`		Nom unique de l'image.
links
link				Lien individuel entre les éléments de la carte.
	drawtype	`entier`	0 - ligne 2 - ligne épaisse 3 - ligne pointillée 4 - ligne pointillée	Style de lien.
	color	`chaîne`		Couleur du lien (6 symboles, hex).
	label	`chaîne`		Étiquette du lien.
	selementid1	`id`		ID d'un élément à connecter.
	selementid2	`id`		ID de l'autre élément à connecter.
linktriggers
linktrigger				Lien individuel de l'indicateur de statut.
	drawtype	`entier`	0 - ligne 2 - ligne épaisse 3 - ligne pointillée 4 - ligne pointillée	Style de lien lorsque le déclencheur est à l'état 'Problème'.
	color	`chaîne`		Couleur du lien (6 symboles, hex) lorsque le déclencheur est à l'état 'Problème'.
trigger				Déclencheur utilisé pour indiquer l'état du lien.
	description	`chaîne`		Nom du déclencheur.
	expression	`chaîne`		Expression du déclencheur.
	recovery_expression	`chaîne`		Expression de récupération du déclencheur.
