8 Cartes

Aperçu

Dans la section Surveillance → Cartes, vous pouvez configurer, gérer et afficher des cartes du réseau.

Lorsque vous ouvrez cette section, vous verrez la dernière carte à laquelle vous avez accédé ou une liste de toutes les cartes auxquelles vous avez accès. La liste des cartes peut être filtrée par nom.

Depuis Zabbix 3.0, toutes les cartes peuvent être publiques ou privées. Les cartes publiques sont accessibles à tous les utilisateurs, tandis que les cartes privées ne sont accessibles qu’à leur propriétaire et aux utilisateurs avec lesquels la carte est partagée.

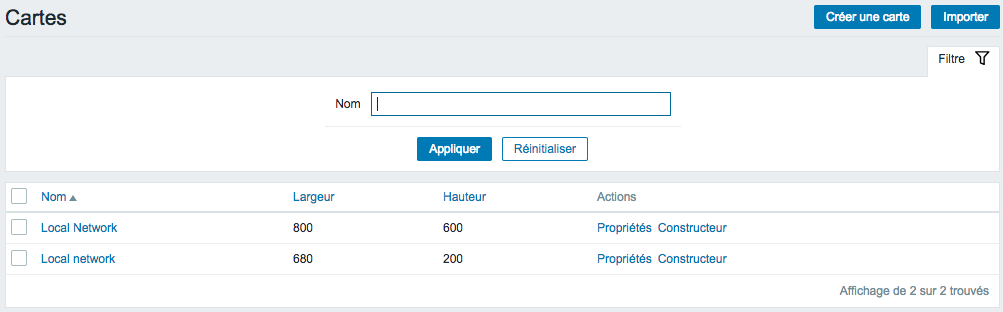

Liste de carte

Données affichées :

ColonneDescription
Nom Nom de la carte. Cliquez sur le nom pour voir la carte.
Largeur La largeur de la carte est affichée.
Hauteur La hauteur de la carte est affichée.
Actions Deux actions sont disponibles :
Propriétés - éditer les propriétés générales de la carte
Constructeur - accédez à la grille pour ajouter des éléments de carte

Pour configurer une nouvelle carte, cliquez sur le bouton Créer une carte dans le coin supérieur droit. Pour importer une carte à partir d'un fichier XML, cliquez sur le bouton Importer dans le coin supérieur droit. L'utilisateur qui importe la carte sera défini comme son propriétaire.

Deux boutons situés sous la liste offrent des options d’édition collective :

  • Exporter - exporte les cartes vers un fichier XML
  • Supprimer - supprime les cartes

Pour utiliser ces options, cochez les cases devant les cartes respectives, puis cliquez sur le bouton souhaité.

Visualisation des cartes

Pour afficher une carte, cliquez sur son nom dans la liste de toutes les cartes.

Vous pouvez utiliser le menu déroulant de la barre de titre de la carte pour sélectionner le niveau de gravité le plus bas des déclencheurs de problèmes à afficher. La gravité indiquée par défaut correspond au niveau défini dans la configuration de la carte. Si la carte contient une sous-carte, sa navigation conservera la gravité de la carte de niveau supérieur.

Surbrillance des icônes

Si un élément de la carte est à l'état problème, il est mis en évidence par un cercle. La couleur de remplissage du cercle correspond à la couleur de gravité du problème. Seuls les problèmes supérieurs ou égaux au niveau de gravité sélectionné seront affichés avec l'élément. Si tous les problèmes sont acquittés, une bordure verte épaisse autour du cercle est affichée.

De plus :

  • un hôte en maintenance est mis en évidence par un carré orange rempli. Notez que la mise en surbrillance de la maintenance est prioritaire sur la surbrillance de la gravité du problème.
  • un hôte désactivé (non surveillé) est mis en évidence avec un carré gris et plein.

La surbrillance est affichée si la case Icône surlignée est cochée dans la configuration de la carte.

Marqueurs de changement récents

Les triangles rouges pointant vers l'intérieur autour d'un élément indiquent un changement d'état récent du déclencheur - un changement intervenu au cours des 30 dernières minutes. Ces triangles sont affichés si la case Marquer les éléments lors de changement de l'état du déclencheur est cochée dans la configuration de la carte.

Liens

Un clic sur un élément de la carte ouvre un menu contenant quelques liens disponibles.

Boutons

Les boutons à droite offrent les options suivantes :

Accédez au constructeur de la carte pour modifier le contenu de la carte.
Ajouter une carte aux widgets favoris dans le Tableau de bord.
La carte est dans les widgets favoris dans le tableau de bord. Cliquez pour supprimer la carte des widgets favoris.
Afficher la page en mode plein écran.
Afficher la page en mode kiosque. Dans ce mode, seul le contenu de la page est affiché.
Le bouton de mode kiosque apparaît lorsque le mode plein écran est activé.
Pour quitter le mode kiosque, déplacez le curseur de la souris jusqu'à ce que le bouton de sortie apparaisse et cliquez dessus. Notez que vous serez ramené en mode normal (pas en mode plein écran).
Résumé lisible dans les cartes

Une propriété cachée “aria-label” est disponible, permettant la lecture des informations cartographiques avec un lecteur d'écran. La description générale de la carte et la description de chaque élément sont disponibles dans le format suivant :

  • pour la description de la carte : <Map name>, <* of * items in problem state>, <* problems in total>.
  • pour décrire un élément avec un problème : <Element type>, Status <Element status>, <Element name>, <Problem description>.
  • pour décrire un élément présentant plusieurs problèmes : <Element type>, Status <Element status>, <Element name>, <* problems>.
  • pour décrire un élément sans problème : <Element type>, Status <Element status>, <Element name>.

Par exemple, cette description est disponible :

'Local network, 1 of 6 elements in problem state, 1 problem in total. Host, Status problem, My host, Free disk space is less than 20% on volume \/. Host group, Status ok, Virtual servers. Host, Status ok, Server 1. Host, Status ok, Server 2. Host, Status ok, Server 3. Host, Status ok, Server 4. '

pour la carte suivante :

Référencement d'une carte de réseau

Les cartes réseau peuvent être référencées à la fois par les paramètres GET sysmapid et sysmapid. Par exemple,

http://zabbix/zabbix/zabbix.php?action=map.view&mapname=Local%20network

ouvrira la carte avec ce nom (Local network).

Si sysmapid (ID de carte) et mapname (nom de la carte) sont spécifiés, mapname a une priorité plus élevée.
