10. 虚拟机监控

概述

从 Zabbix 2.2.0版本开始支持对 VMware 的监控。

Zabbix 可以使用低级别自动发现(low-level discovery ) VMware hypervisors(宿主机) 和 虚拟机,并根据事先定义的主机原型,为这些虚拟机创建Host并添加监控。

Zabbix 中默认提供了几个模板,可以直接用来监控 VMware vCenter 或 ESX hypervisor。

支持 VMware vCenter 或 vSphere 版本最低为 4.1。

明细

监控虚拟机分两个步骤完成。首先,Zabbix 是通过 vmware collector 进程来获取虚拟机数据。这些进程通过 SOAP 协议从 VMware Web SDK服务获取必要的信息,对其进行预处理并存储到 Zabbix server 共享内存中。然后,zabbix pollers 通过 zabbix 简单检查 VMware keys 来检索这些数据。

从 Zabbix 2.4.4 开始,收集的数据分为两种类型:VMware配置数据和 VMware性能数据。这两种类型都由 vmware collectors 进程独立收集。因此,建议启用比受监控的VMware服务更多的收集器。否则,VMware性能统计信息的检索可能会由于检索VMware配置数据而延迟(对于较大型的环境,会需要一段时间)。

目前基于VMware性能统计信息只有数据存储,网络接口和磁盘设备统计信息和自定义性能计数器项。

配置

要使虚拟机监控正常工作,编译安装Zabbix时应加上 --with-libxml2 和 --with-libcurl 编译类库选项。

以下配置文件参数可用于调整虚拟机监控:

  • StartVMwareCollectors - 预先启动Vmware collector收集器实例的数量。
    此值取决于要监控的 VMware 服务的数量。在大多数情况下,这应该是:
    servicenum < StartVMwareCollectors < (servicenum * 2)
    其中 servicenum 是 VMware 服务的数量。例如:如果您有 1 个 VMware 服务要将 StartVMwareCollectors 设置为 2,那么如果您有 3 个 VMware 服务,请将其设置为 5。请注意,在大多数情况下,此值不应小于 2,不应大于 VMware 数量的 2 倍服务。还要记住,此值还取决于 VMware 环境大小和 VMwareFrequencyVMwarePerfFrequency 配置参数(请参阅下文)。
  • VMwareCacheSize - 用于存储VMware 数据的缓存容量,默认为8M,取值范围:256K-2G。
  • VMwareFrequency - 连接到VMware服务收集一个新数据的频率,默认为60秒,取值范围:10-86400。
  • VMwarePerfFrequency - 连接到VMware服务收集性能数据的频率,默认为60秒,取值范围10-86400。
  • VMwareTimeout - VMware collector 等待VMware 服务响应的时间,默认为10秒,取值范围:1-300。

有关更多详细信息,请参阅 serverproxy 的配置文件页面。

自动发现

Zabbix 可以使用 低级别发现(low-level discovery) 规则自动发现 VMware hypervisors(宿主机)和虚拟机。

所有强制输入字段都用红色的星号标记。

以上截图中的发现规则key值是 vmware.hv.discovery[{$URL}]

主机原型

可以使用低级别发现(low-level discovery) 规则自动发现并创建VMware hypervisors(宿主机)原型。当自动发现虚拟机时,这些VMware hypervisors(宿主机)原型会关联宿主机内真实的虚拟机主机。监控主机原型在被发现之前,除了来自链接模板的监控项和触发器,不能有自己的监控项和触发器。发现的主机将属于一个现有的主机,并将根据获取的现有主机IP进行主机配置。

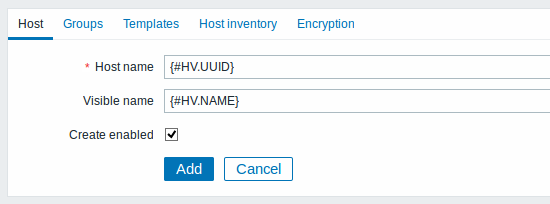

在主机原型配置中,低级别自动发现宏 (LLD macros)用于主机名,显示名称和主机组原型字段。关联现有主机组,模板链接和加密链接等可配置选项。

如果选中 Create enabled,则主机将添加为启用状态。如果未选中,将添加主机,但不启用处于禁用状态。

在主机列表中,自动发现的主机将根据它们创建的发现规则名称命名前缀。可以手动删除发现的主机。发现的主机也将根据发现规则的 Keep lost resources period(以天为单位 值自动删除。除了启用 / 禁用主机和主机清单外,大多数配置选项都是只读的。发现的主机不能有自己的主机原型。

可以使用的模板

Zabbix 中默认提供了几个现成的模板,用于监控 VMware vCenter 或 ESX hypervisor。

这些模板包含事先定义的 LLD 规则以及用于监视虚拟安装的内置检查。

请注意,"Template Virt VMware"监控模板应用于 VMware vCenter 和 ESX hypervisor(宿主机)监控。 "Template Virt VMware Hypervisor"和"Template Virt VMware Guest"模板由前者自动发现关联宿主机和虚拟机,通常不应该手动链接到单个主机。

如果您的Zabbix从 2.2 之前的版本升级并且没有此类模板,您可以手动导入,从社区页面下载 官方模板。默认这些模板依赖于 VMware VirtualMachinePowerStateVMware 状态值 映射,因此有必要首先创建这些值映射(使用 SQL 脚本,手动或从 XML 导入)

主机配置

要使用 VMware 简单检查,主机必须定义以下用户宏:

  • {$URL} - VMware 服务 (vCenter or ESX hypervisor) SDK URL (https://servername/sdk).
  • {$USERNAME} - VMware 服务用户名
  • {$PASSWORD} - VMware 服务{$ USERNAME}用户密码

例子

以下示例演示如何在 Zabbix 上快速配置 VMware 监控:

  • 编译安装 zabbix server 时添加依赖项(--with-libxml2 和 --with-libcurl)
  • 将 Zabbix server 配置文件中的 StartVMwareCollectors 选项设置为 1 或更多
  • 创建新主机
  • 设置 监控VMware 服务所需的身份验证相关的主机宏:
    {{..:..:assets:en:manual:vm_monitoring:vm_host_macros.png|}}
       * 将 VMware 服务模板链接到主机:
           {{..:..:assets:en:manual:vm_monitoring:vm_host_templates.png|}}
       * 单击 //Add// 按钮保存主机

扩展日志

使用调试级别 5 进行详细调试时,VMware 收集器收集的数据会记录到日志中。此级别可以在 serverproxy 配置文件中设置,或使用运行时控制选项(-R log_level_increase="vmware collector,N",其中 N 是过程编号)。以下示例说明如果配置将调试级别设置为 4 ,扩展日志启动:

提高所有 vmware 收集器的日志级别:

shell> zabbix_server -R log_level_increase="vmware collector"

       提高第二个 vmware 收集器的日志级别:
       shell> zabbix_server -R log_level_increase="vmware collector,2"

如果不需要对 VMware 收集器数据进行扩展日志,可以使用-R log_level_decrease选项进行停止。

故障排查

  • 如果Vmware监控失败,监控项不可用,请确认使用VMware vSphere较新版本,它们监控项是否不可用或默认被关闭,是否限制Zabbix访问VMware性能计数器数据库等配置。详情请参阅 ZBX-12094
