12 蜂窝

概览

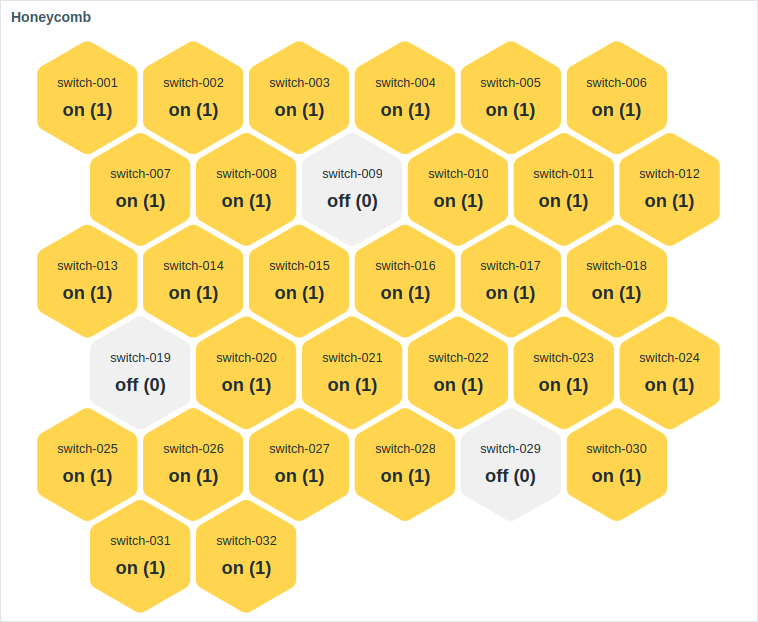

蜂窝状组件提供了受监控网络基础设施和资源的动态概览,其中主机组(例如虚拟机和网络设备)及其各自的监控项以交互式六边形单元的形式直观地表示。

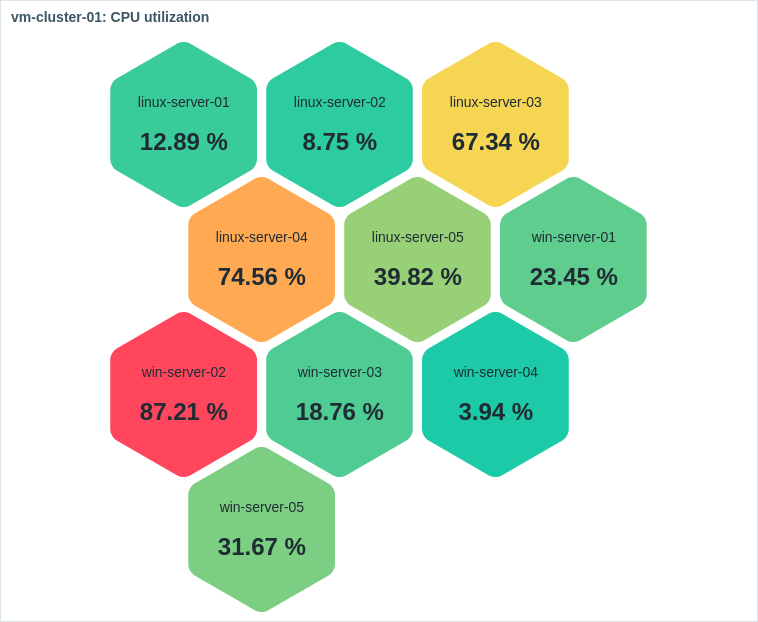

可以使用 高级配置 选项对组件进行视觉微调,以创建各种视觉样式。

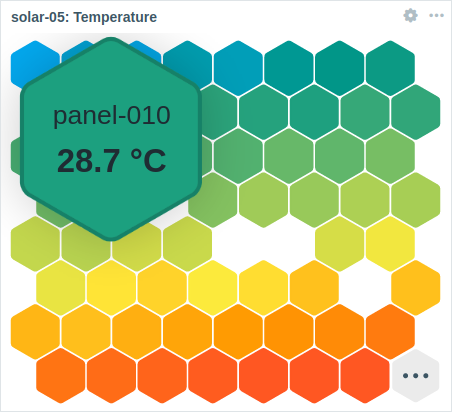

鼠标悬停时,聚焦的蜂窝状单元会放大以提高可见性。 单击一个单元格会突出显示其边框,直到选择另一个单元格。

显示的蜂窝状单元格数量受组件的大小和最小单元格大小(32 像素)限制。 如果所有单元格无法容纳在组件内,则省略号将显示为最后一个单元格。

可以调整组件的大小以容纳更多单元格。 调整大小时,蜂窝状单元格的大小和位置会动态调整。 蜂窝状中的每一行都将保持相等的单元格数,但最后一行除外,如果总单元格数不能被该行的单元格数整除。

配置

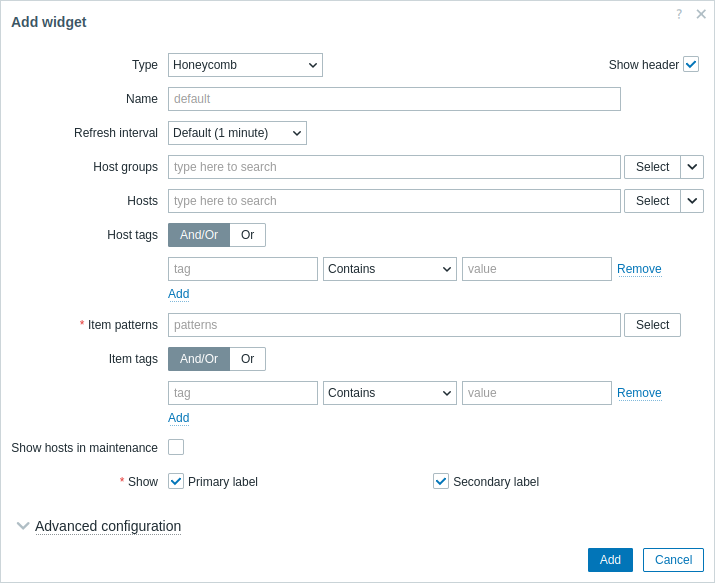

要配置,请选择 蜂窝 作为类型:

除了所有组件的 通用 参数外,您还可以设置以下特定选项:

主机组 选择主机组。
或者,选择兼容的组件作为主机组的数据源
此字段是自动完成的,因此开始输入组的名称将提供匹配组的下拉列表。
选择父主机组会隐式选择所有嵌套主机组;如果未选择任何主机组,组件将显示所有包含与所选监控项模式匹配的监控项的主机组(见下文)。
模板仪表板上配置组件时,此参数不可用。
主机 选择主机。
或者,选择兼容的组件或仪表板作为主机的数据源
此字段是自动完成的,因此开始输入主机名称时将提供匹配主机的下拉列表。
如果未选择任何主机,组件将显示所有主机,其监控项与所选监控项模式匹配(见下文)。
模板仪表板上配置组件时,此参数不可用.
主机标签 指定标签以限制组件中显示的主机数量。
可以包含或排除特定标签和标签值。可以设置多个条件。
标签名称匹配始终区分大小写。

每个条件有多个可用的运算符:
存在 - 包括指定的标签名称;
等于 - 包括指定的标签名称和值(区分大小写);
包含 - 包括指定的标签名称,其中标签值包含输入的字符串(子字符串匹配,不区分大小写);
不存在 - 排除指定的标签名称;
不等于 - 排除指定的标签名称和值(区分大小写);
不包含 - 排除指定的标签名称,其中标签值包含输入的字符串(子字符串匹配,不区分大小写)。

条件有两种计算类型:
与/或 - 必须满足所有条件,具有相同标签名称的条件将按或条件分组;
- 只要满足一个条件就足够了。

模板仪表板.
监控项模式 输入监控项模式或选择现有监控项作为监控项模式。与输入或选定模式匹配的监控项的数据将显示在蜂巢上。监控项模式参数是必需的.

通配符模式可用于选择(例如,* 将返回与零个或多个字符匹配的监控项;Zabbix* 将返回以“Zabbix”开头的监控项)。
要指定通配符模式,请手动输入字符串并按 Enter。当您开始输入时,下拉列表将显示匹配的监控项,仅限于属于所选主机或所选主机组内的主机(如果有)。通配符始终会被解释,因此,如果存在其他匹配项(例如,item2、item3),则无法单独添加名为 item* 的项.

模板仪表板 上配置窗口组件时,此参数仅允许选择 模板上配置的项.
项标签 指定标签以限制窗口组件中显示的监控项数。有关更多信息,请参阅上面的 主机标签.
显示维护中的主机 选中此复选框以显示维护中的主机(在这种情况下,维护图标将显示在主机名旁边)。
模板仪表板 上配置窗口组件时,此参数标记为 显示维护中的数据.
显示 勾选此复选框可显示相应的蜂窝单元元素 - 主标签、次标签。
必须至少选择一个元素.
高级配置 单击“高级配置”标签可显示高级配置选项.

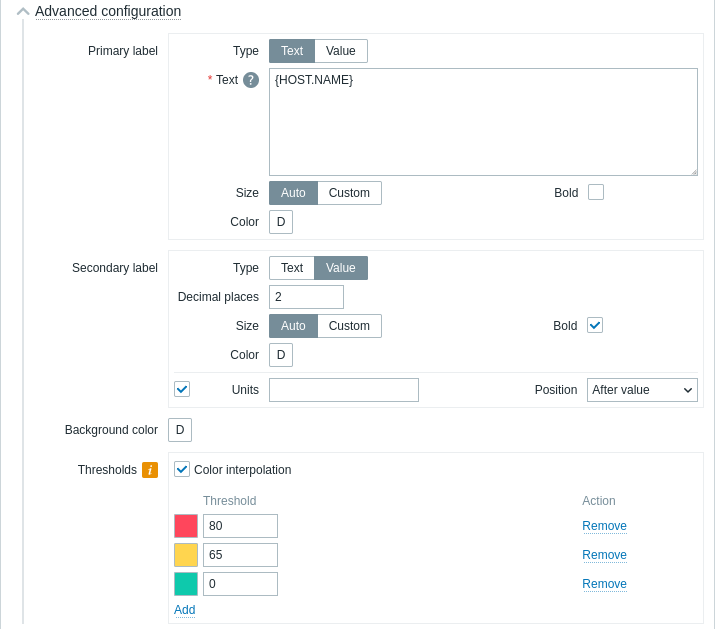

高级配置

高级配置选项在可折叠的 高级配置 部分中可用,并且仅适用于 显示 字段中选择的元素(见上文)以及蜂窝单元的背景颜色或阈值。

主要/次要标签
类型 选择标签类型:
文本 - 标签将显示 文本 参数中指定的文本;
- 标签将显示 小数位 参数中指定的带有小数位的监控项值。
文本 输入标签文本。此文本可能会覆盖默认监控项名称。
支持多行文本。可以将文本和 支持的宏 组合使用。
支持 {HOST.*}、{ITEM.*}、{INVENTORY.*} 和 用户宏
蜂窝 单元格按主机名字母顺序排列,并且在每个主机内按监控项名称排序。
如果将 类型 设置为“文本”,则此参数可用。
小数位 输入要与值一起显示的小数位数。
如果将 类型 设置为“值”,则此参数可用,并且仅影响返回 数字 (浮点) 数据的监控项。
尺寸 选择标签尺寸:
自动 - 使用自动调整的标签尺寸;
自定义 - 输入自定义标签尺寸(以百分比表示,相对于蜂窝单元尺寸)。
请注意,不适合蜂窝单元尺寸的标签将被截断。
粗体 选中复选框以粗体显示监控项单位。
颜色 从颜色选择器中选择监控项单位颜色。
“D”代表默认颜色,取决于前端主题。要返回默认颜色,请单击颜色选择器中的使用默认按钮。
单位
单位 选中复选框以显示监控项值的单位。
如果输入单位名称,它将覆盖监控项配置中设置的单位。
如果类型设置为“文本”,则此参数可用。
位置 选择监控项单位的位置(在监控项值之前或之后)。
对于以下时间相关单位,此参数将被忽略:unix运行时间、windows 运行时间、s。
如果将类型设置为“文本”,则此参数可用。
背景颜色
背景颜色 从颜色选择器中选择蜂窝单元背景颜色。
“D”代表默认颜色,取决于前端主题。要返回默认颜色,请单击颜色选择器中的使用默认按钮。
阈值
颜色插值 勾选复选框以启用蜂窝单元阈值颜色之间的平滑过渡。
如果设置了两个或更多阈值,则此参数可用。
阈值 单击“添加”以添加阈值,从颜色选择器中选择阈值颜色,然后指定数值。
阈值列表在保存时将按升序排列。
请注意,配置为阈值的颜色仅对数值项才会正确显示。
支持后缀(例如,“1d”、“2w”、“4K”、“8G”)。支持值映射

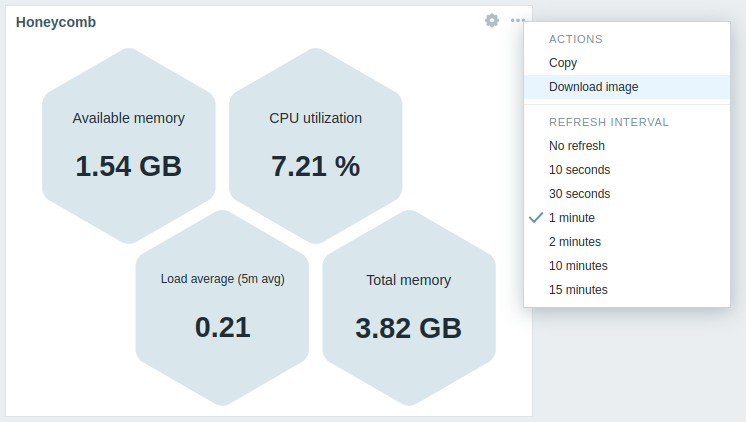

可以使用 组件 菜单 将 蜂窝组件显示的信息下载为 .png 图像:

组件 的屏幕截图将保存到 Downloads 文件夹中。
