График (классический)

Обзор

Виджет График (классический) отображает числовые данные элемента данных в виде изображения пользовательского графика или простого графика. Он поддерживает выбор периода времени, линии триггеров и дополнительное отображение легенды.

Информацию, отображаемую в виджете График (классический), можно скачать как изображение PNG, выбрав пункт Скачать изображение в меню Действия виджета , которое появляется при наведении указателя мыши на виджет. В зависимости от настроек браузера изображение автоматически сохраняется в папке Downloads либо открывается диалоговое окно Сохранить, позволяющее выбрать расположение файла.

Настройка

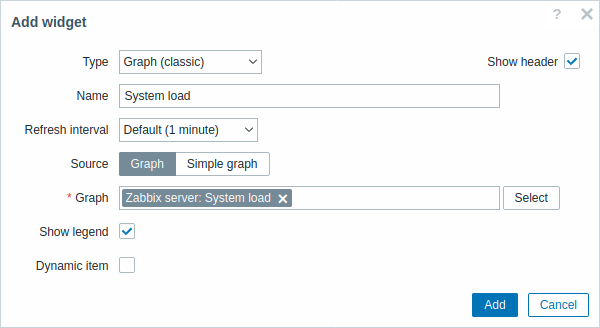

Для настройки выберите Graph (classic) в качестве типа:

Помимо параметров, общих для всех виджетов, можно задать следующие специфические параметры:

Источник Выберите тип графика:
График - пользовательский график;
Простой график - простой график.
График Выберите пользовательский график для отображения.
Также можно выбрать совместимый виджет в качестве источника данных для графиков.
Этот параметр доступен, если для Источника установлено значение «График».
Элемент данных Выберите элемент данных для отображения на простом графике.
Также можно выбрать совместимый виджет в качестве источника данных для элементов данных.
Этот параметр доступен, если для Источника установлено значение «Простой график».
Период времени Задайте период времени, за который необходимо отображать данные на графике. Выберите источник данных для периода времени:
Панель мониторинга - использовать селектор периода времени панели мониторинга;
Виджет - использовать совместимый виджет (заданный в параметре Виджет);
Пользовательский - использовать пользовательский период времени, заданный в параметрах От и До; если он задан, в правом верхнем углу виджета будет отображаться значок часов, показывающий заданное время при наведении указателя мыши.
Обратите внимание, что независимо от настройки Периода времени виджета совместимые виджеты по-прежнему могут использовать его в качестве источника данных для периода времени.
Виджет Введите или выберите совместимый виджет в качестве источника данных для периода времени.
Этот параметр доступен, если для Периода времени установлено значение «Виджет».
От Введите или выберите начало периода времени.
Поддерживается синтаксис относительного времени (now, now/d, now/w-1w и т. д.).
Этот параметр доступен, если для Периода времени установлено значение «Пользовательский».
До Введите или выберите конец периода времени.
Поддерживается синтаксис относительного времени (now, now/d, now/w-1w и т. д.).
Этот параметр доступен, если для Периода времени установлено значение «Пользовательский».
Показывать легенду Снимите этот флажок, чтобы скрыть легенду на графике (по умолчанию флажок установлен).
Переопределить узел сети Выберите совместимый виджет или селектор узла сети панели мониторинга в качестве источника данных для узлов сети.
Этот параметр недоступен при настройке виджета на панели мониторинга шаблона.

Легенда графика состоит из трех разделов:

  • Элементы данных и их агрегированные значения
  • Процентили (если настроены)
  • Триггеры (если они связаны с отображаемыми элементами данных)

Если высота графика в виджете недостаточна, легенда может не отображаться или отображаться только частично. Сначала скрываются триггеры и процентили, затем легенда элементов данных. Чтобы отобразить полную легенду, увеличьте вертикальный размер виджета.

Можно отображать не более 3 линий триггеров. Если триггеров больше, при отображении приоритет имеют триггеры с более низким уровнем серьезности.
