9 图表

概述

图形小部件get提供了一种现代化且多功能的数据可视化方式，通过使用矢量图像绘制技术来展示Zabbix收集的数据。该图形小部件get自Zabbix 4.0起支持。请注意，Zabbix 4.0之前支持的图形小部件get仍然可以作为Graph (classic)使用。更多详细信息，请参见仪表盘页面上的添加部件部分。

配置

要进行配置，请选择 图形 作为类型：

数据集

“数据集”选项卡允许通过添加数据集来选择图形所需的数据。 可以添加两种类型的数据集：

  • 监控项 模式 - 显示匹配的 监控项 数据。图形使用单一颜色的不同深浅来表示每个 监控项。
  • 监控项 列表 - 显示选定的 监控项 数据。图形使用不同的颜色来表示每个 监控项。

默认情况下，添加的是 监控项 模式 数据集。
数据集 对于 监控项 模式 数据集：
选择或输入 主机 和 监控项 模式；显示匹配这些模式的 监控项 数据；最多可显示 50 个 监控项。
可以选择通配符模式（例如，* 将返回匹配零个或多个字符的结果）。
要指定通配符模式，请手动输入 string 并按下 Enter 键。
通配符符号始终被解释，因此无法单独添加例如名为 监控项* 的 监控项（如果存在其他匹配的 监控项，例如 item2、item3）。
对于 "监控项 模式" 数据集，必须指定 主机 和 监控项 模式。
另请参阅：数据集配置详情。

对于 监控项 列表 数据集：
点击 添加 监控项 按钮选择图形的 监控项。
自 Zabbix 7.0.1 起，您也可以点击 添加小部件 按钮选择兼容的小部件作为 监控项 的 动态参数。
对于 "监控项 列表" 数据集，必须指定 监控项 或小部件。
另请参阅：数据集配置详情。

请注意，仅允许使用数值类型的 监控项。

在 添加仪表板 上配置 widget 时，无法使用指定 主机 模式的参数，且指定 监控项 列表的参数仅允许选择 添加-监控项触发器图形。
绘制 选择指标的绘制类型。
可能的绘制类型：折线（默认）、点、阶梯 和 柱状。
请注意，如果折线/阶梯图中只有一个数据点，无论绘制类型如何，它都会以点的形式绘制。点的大小根据线宽计算，但不能小于 3 像素，即使线宽更小也是如此。
堆叠 勾选此框以堆叠方式显示数据（显示为填充区域）。
当选择 点 绘制类型时，此选项不可用。
宽度 设置线宽。
当选择 折线 或 阶梯 绘制类型时，此选项可用。
点大小 设置点的大小。
当选择 点 绘制类型时，此选项可用。
透明度 设置透明度级别。
填充 设置填充级别。
当选择 折线 或 阶梯 绘制类型时，此选项可用。
缺失数据 选择显示缺失数据的选项：
无 - 留空间隙；
连接 - 连接两个边界值；
视为 0 - 将缺失数据视为 0 值；
最后已知值 - 使用最后已知值显示缺失数据；不适用于 点 和 柱状 绘制类型。
Y轴 选择图形上 Y 轴显示的一侧。
时间偏移 如有需要，指定时间偏移。
此字段中可以使用 时间后缀。允许使用负值。
聚合函数 指定使用的聚合函数：
min - 显示最小值；
max - 显示最大值；
avg - 显示平均值；
sum - 显示值的总和；
count - 显示值的数量；
first - 显示第一个值；
last - 显示最后一个值；
none - 显示所有值（无聚合）。

聚合允许为选定的间隔（5 分钟、一小时、一天）显示聚合值，而不是显示所有值。另请参阅：Aggregation in graphs。
聚合间隔 指定聚合值的间隔。
此字段中可以使用 时间后缀。没有后缀的数值将被视为秒。

请注意，如果 widget 配置为基于 保留趋势数据 显示历史数据（历史数据选择 设置为 趋势 或 自动），建议使用 1 小时的倍数作为聚合间隔（例如，3600、60m、1h、3h 等）。趋势存储的是每小时聚合值，因此使用不是 1 小时倍数的聚合间隔（例如，100s、7min、15min、90min 等）可能导致难以解释的结果。
聚合 指定是否聚合：
每个 监控项 - 数据集中的每个 监控项 将分别聚合并显示；
数据集 - 所有数据集的 监控项 将聚合为一个值显示。
近似 指定每个垂直图形像素存在多个值时显示的值：
all - 显示最小值、最大值和平均值；
min - 显示最小值；
max - 显示最大值；
avg - 显示平均值。

此设置在显示具有频繁 update 间隔的长时间段图形时非常有用（例如，每 10 分钟收集一次的一年数据）。
数据集标签 指定在图形 数据集 配置和图形 图例 中显示的数据集标签（适用于聚合数据集）。
所有数据集都会被编号，包括那些指定了 数据集标签 的数据集。如果没有指定标签，数据集将根据其编号自动命名（例如，"数据集 #2"、"数据集 #3" 等）。重新排序/拖动数据集后，数据集编号将重新计算。
过长的数据集标签将被截断以适应显示位置（例如，"进程数量..."）。
数据集配置详情

现有的数据集以列表形式显示。您可以：

  • 单击 移动图标并将数据集拖动到列表中的新位置。
  • 单击 展开图标以展开数据集详细信息。展开后，该图标会变为 收缩图标。
  • 单击 颜色图标以更改颜色，可以通过颜色选择器或手动更改。对于 监控项 模式 数据集，颜色用于为每个 监控项 计算不同的色阶。对于 监控项 列表 数据集，颜色用于指定的 监控项。
  • 单击 添加新数据集 按钮以添加一个空数据集，允许选择 主机 和 监控项 模式。 如果单击 添加新数据集 按钮旁边的向下箭头图标，则会显示一个下拉菜单，允许您添加新的 监控项 模式 或 监控项 列表 数据集，或者 克隆 当前打开的数据集。如果所有数据集都已折叠，则 克隆 选项不可用。

监控项 模式数据集包含主机 模式和监控项 模式字段，两者均可识别全名或包含通配符（*）的模式。

此功能允许您选择包含所选模式的所有主机名称和监控项名称。
在监控项 模式字段中输入监控项名称或监控项模式时，下拉列表中仅显示属于所选主机名(s)的监控项。

例如，在主机 模式字段中输入模式z*后，下拉列表将显示包含此模式的所有主机名称：z*、Zabbix server、Zabbix proxy。
按下Enter后，此模式将被接受并显示为z*。

同样，在监控项 模式字段中输入模式a*后，下拉列表将显示包含此模式的所有监控项名称：a*、可用内存、%中的可用memory。

按下Enter后，此模式将被接受并显示为a*，并且图表中将显示属于所选主机名(s)的所有监控项。

监控项列表数据集包含添加 监控项按钮，允许您添加监控项以显示在图表上。
自Zabbix 7.0.1起，您还可以通过点击添加小部件按钮，添加兼容的小部件作为监控项的动态参数。

例如，点击添加 监控项按钮将打开一个弹出窗口，其中包含一个主机参数。
选择一个主机后，所有可用于选择的监控项将显示在一个列表中。
在选择一个或多个监控项后，它们将显示在数据集监控项列表中以及图表上。

Aggregation in graphs

Aggregation allows displaying an aggregated value (minimum, maximum, average, etc.) over a specified time interval (5 minutes, an hour, a day, etc.) instead of all individual values. Within a data set, aggregation can be applied either to each item separately or to the entire data set.

Some use cases for the aggregation function can be as follows:

  • The average request count to an Nginx server per day.
  • The lowest disk space among clusters per week.

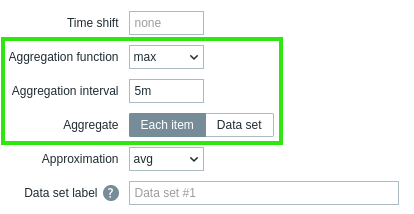

In the following example, the "max" aggregation function is applied to the item with an aggregation interval of five minutes:

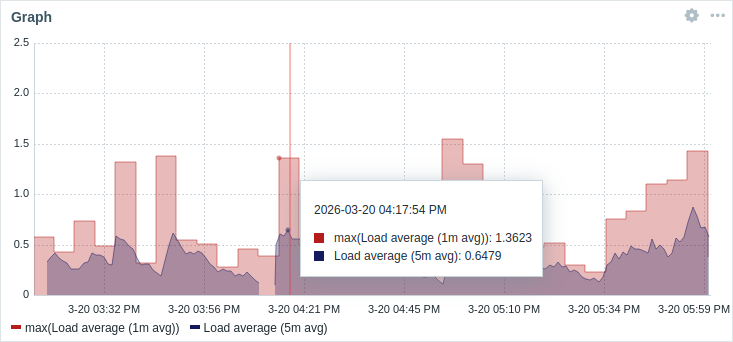

The example demonstrates the maximum CPU load over five minutes (aggregated from one-minute average values), compared to the average CPU load over five minutes.

When Show aggregation function is selected for the legend, items are displayed in parentheses, prefixed by the aggregation function in the legend and the tooltip. If Data set label is specified for a graph, the label is displayed in parentheses, prefixed by the aggregation function.

显示选项

显示选项选项卡允许定义历史数据选择：
历史数据选择 设置图表数据的来源：
自动 - 根据经典图表 基于历史数据趋势数据生成 的数据源自动选择（默认）；
历史 - 来自历史数据；
趋势 - 来自趋势数据。
简单触发器 勾选此复选框以显示简单触发器的触发阈值。阈值将使用触发器严重程度的颜色绘制为虚线。
简单触发器是指表达式中仅包含一个监控项的一个函数（仅限 last、max、min、avg）的触发器。
最多可以绘制三个触发器。请注意，触发器必须位于绘制范围内才能显示。
工作时间 勾选此复选框以在图表上显示工作时间。工作时间（工作日）在图表中以白色背景显示，而非工作时间则以灰色显示（使用原始蓝色默认前端主题）。
百分位线（左侧） 勾选复选框并输入百分位数值，以在图表左侧 Y 轴上显示指定的百分位线。
例如，如果设置了 95% 的百分位，则该百分位线将位于 95 百分之的数值所对应的水平位置。
百分位数线（右侧） 勾选复选框并输入百分位数值，以在图表右侧Y轴上以线条形式显示指定的百分位数。
例如，如果设置了95%的百分位数，则百分位数线将位于95%的数值以下的位置。

时间段

“时间段”选项卡允许设置在图表中显示数据的时间段：
时间周期 选择 动态参数 作为时间周期：
仪表板 - 将 时间周期 选择器设置为数据源；
小部件get - 将 小部件 参数中指定的兼容小部件get 设置为数据源；
自定义 - 将 从 和 至 参数中指定的时间周期设置为数据源；如果设置，将在小部件的 Top 右上角显示一个时钟图标，鼠标悬停时显示设置的时间。
小部件 输入或选择一个兼容的小部件get作为时间段的数据源。
如果将时间段设置为“小部件”，则此参数可用。
起始时间 输入或选择时间段的开始时间。
支持Relative time syntax（例如：now、now/d、now/w-1w等）。
当 时间段 设置为 "自定义" 时，此参数可用。
至 输入或选择时间段的结束时间。
支持Relative time syntax（例如：now、now/d、now/w-1w等）。
当时间周期设置为“自定义”时，此参数可用。

坐标轴

坐标轴选项卡允许自定义坐标轴的显示方式：
左侧Y轴 勾选此复选框以显示左侧Y轴。
如果在数据集或覆盖选项卡中未选中，则该复选框可能会被禁用。
右侧Y轴 勾选此复选框以显示右侧Y轴。
如果在数据集或覆盖选项卡中未选中，则该复选框可能会被禁用。
X轴 取消勾选此复选框以隐藏X轴（默认已勾选）。
最小值 设置相应坐标轴的最小值。
指定Y轴可见范围的最小值。
最大值 设置相应坐标轴的最大值。
指定Y轴可见范围的最大值。
单位 从下拉菜单中选择图形坐标轴值的单位。
如果选择自动选项，则使用相应坐标轴上第一个监控项的单位显示坐标轴值。
静态选项允许您为相应坐标轴分配自定义名称。如果选择静态选项且值输入框留空，则相应坐标轴的名称将仅包含数值。

图例

图例选项卡允许自定义图形图例：
显示图例 取消勾选此复选框以在图形上隐藏图例（默认已勾选）。
显示最小/平均/最大值 勾选此复选框以在图例中显示监控项的最小值、平均值和最大值。
显示聚合函数 勾选此复选框以在图例中显示聚合函数。
行数 选择图例行的显示模式：
固定 - 显示的行数由 行数 参数值决定；
可变 - 显示的行数由配置的监控项数量决定，但不超过 最大行数 参数值。
行数/
最大行数		 如果 行数 设置为“固定”，则设置要显示的图例行数 (1-10)。
如果 行数 设置为“可变”，则设置要显示的最大图例行数 (1-10)。
列数 设置要显示的图例列数 (1-4)。
如果取消勾选 显示最小/平均/最大值，此参数可用。

问题

问题选项卡允许自定义问题显示：
显示问题 勾选此复选框以在图表上启用问题显示（默认未勾选，即禁用）。
仅选中的监控项 勾选此复选框以仅在图表上显示所选监控项的问题。
问题主机 选择要在图表上显示的问题主机。

可以使用通配符模式（例如，*将返回匹配零个或多个字符的结果）。
要指定通配符模式，只需手动输入string并按下Enter键。
在输入时，请注意下拉菜单中显示的所有匹配的主机。

在配置widget于添加仪表板上时，此参数不可用。
严重性 勾选问题严重性以过滤要在图表上显示的问题。
如果没有勾选任何严重性，则显示所有问题。
问题 指定要在图表上显示的问题名称。
问题标签 指定问题标签以限制小部件中显示的问题数量。
可以包含也可以排除特定标签和标签值。可以设置多个条件。标签名称匹配始终区分大小写。

每个条件可用以下运算符：
存在 - 包含指定的标签名称；
等于 - 包含指定的标签名称和值（区分大小写）；
包含 - 包含指定的标签名称，其中标签值包含输入的string（子串匹配，不区分大小写）；
不存在 - 排除指定的标签名称；
不等于 - 排除指定的标签名称和值（区分大小写）；
不包含 - 排除指定的标签名称，其中标签值包含输入的string（子串匹配，不区分大小写）。

条件有两种计算类型：
And/Or - 所有条件必须满足，相同标签名称的条件将通过Or条件分组；
Or - 只需满足任一条件。

覆盖规则

覆盖选项卡允许为数据集添加自定义覆盖：

当为数据集选择多个监控项时，覆盖功能非常有用 使用 * 通配符，并且想要更改监控项的显示方式时 默认显示（例如，默认基础颜色或任何其他属性）。

现有的覆盖项（如果存在）将显示在列表中。要添加新的覆盖项，请点击“添加”按钮。 覆盖：

  • 单击 按钮
  • 选择 主机 和 监控项 作为覆盖。或者，您可以 输入 主机 和 监控项 模式。可以使用通配符模式（用于 例如，* 将返回匹配零个或多个的结果 字符）。要指定通配符模式，只需输入 string 手动输入并按下 Enter 键。在输入时，请注意所有内容如何实时匹配。 匹配的 主机 会在下拉列表中显示。通配符为 因此无法添加， 例如，如果有其他情况，可以单独为名为“监控项*”的监控项进行命名。 匹配 监控项（例如 item2、item3）。主机 模式和 监控项 模式 参数是必填的。 在配置添加仪表板上的widget时，无法使用用于指定主机模式的参数。 指定 监控项 列表的参数允许在 添加仪表板 上配置 widget 时仅选择 添加-监控项触发器图形。
  • 点击 用于选择覆盖参数。至少需要一个覆盖参数 应选择该选项。有关参数描述，请参见数据集。 上方的标签页。

图形小部件get显示的信息可以下载为 .png 文件。 使用以下映像：widget menu：

widget的屏幕截图将保存到下载文件夹中。
