9 Gráfico (clásico)
Descripción general

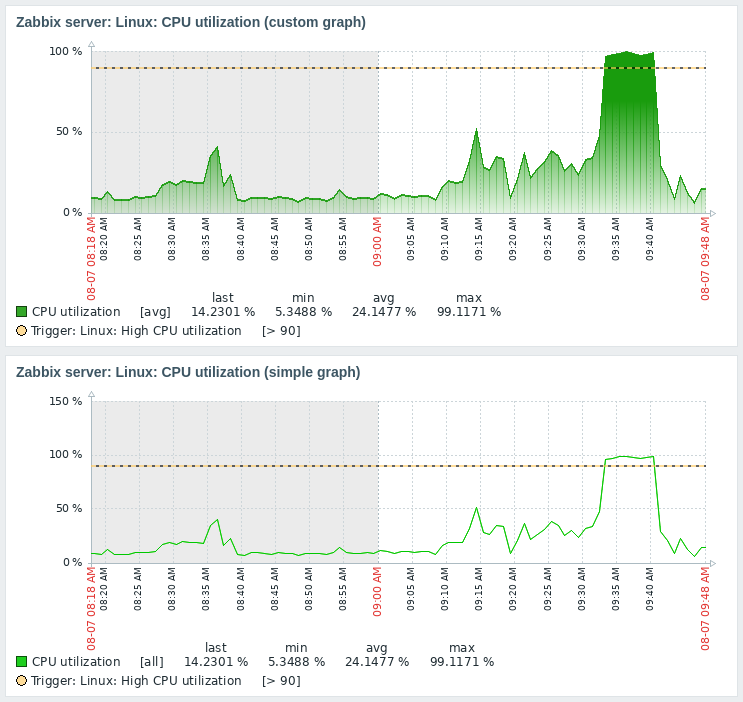

El widget Gráfico (clásico) muestra datos numéricos de ítems como un gráfico personalizado basado en imágenes o un gráfico simple. Admite la selección de períodos de tiempo, líneas de disparo y la visualización opcional de la leyenda.
Configuración
Para configurar, seleccione Gráfico (clásico) como tipo:
Además de los parámetros que son comunes para todos los widgets, puede establecer las siguientes opciones específicas:
| Fuente | Seleccione el tipo de gráfico: Gráfico - gráfico personalizado; Gráfico simple - gráfico simple. |
| Gráfico | Seleccione el gráfico personalizado a mostrar. Alternativamente, seleccione un widget compatible como fuente de datos para gráficos. Este parámetro está disponible si Fuente está configurado en "Gráfico". |
| Elemento | Seleccione el elemento a mostrar en un gráfico simple. Alternativamente, seleccione un widget compatible como fuente de datos para elementos. Este parámetro está disponible si Fuente está configurado en "Gráfico simple". |
| Período de tiempo | Establezca un período de tiempo para mostrar los datos en el gráfico. Seleccione la fuente de datos para el período de tiempo: Panel - usar el selector de período de tiempo del panel; Widget - usar un widget compatible (establecido en el parámetro Widget); Personalizado - usar un período de tiempo personalizado establecido en los parámetros Desde y Hasta; si se establece, se mostrará un icono de reloj en la esquina superior derecha del widget, indicando el tiempo configurado al pasar el ratón. Tenga en cuenta que, independientemente de la configuración del Período de tiempo del widget, los widgets compatibles aún pueden usarlo como fuente de datos para el período de tiempo. |
| Widget | Introduzca o seleccione un widget compatible como fuente de datos para el período de tiempo. Este parámetro está disponible si Período de tiempo está configurado en "Widget". |
| Desde | Introduzca o seleccione el inicio del período de tiempo. Se admite la sintaxis de tiempo relativo ( now, now/d, now/w-1w, etc.).Este parámetro está disponible si Período de tiempo está configurado en "Personalizado". |
| Hasta | Introduzca o seleccione el final del período de tiempo. Se admite la sintaxis de tiempo relativo ( now, now/d, now/w-1w, etc.).Este parámetro está disponible si Período de tiempo está configurado en "Personalizado". |
| Mostrar leyenda | Desmarque esta casilla para ocultar la leyenda en el gráfico (marcada por defecto). |
| Anular equipo | Seleccione un widget compatible o el selector de equipos del panel como fuente de datos para equipos. Este parámetro no está disponible al configurar el widget en un panel de plantilla. |
La leyenda del gráfico consta de tres secciones:
- Elementos y sus valores agregados
- Percentiles (si están configurados)
- Disparadores (si hay asociados con los elementos mostrados)
Si la altura del gráfico dentro del widget es insuficiente, la leyenda puede no mostrarse o mostrarse solo parcialmente. Los disparadores y percentiles se ocultan primero, seguidos de la leyenda de elementos. Para mostrar la leyenda completa, aumente el tamaño vertical del widget.
No se pueden mostrar más de 3 líneas de disparadores. Si hay más disparadores, se priorizan para mostrar los de menor severidad.
La información mostrada por el widget de gráfico clásico puede descargarse como imagen .png utilizando el menú del widget:
Se guardará una captura de pantalla del widget en la carpeta Descargas.
