6 JMXオブジェクトの検出

概要

すべての JMX MBean または MBean 属性を 検出 したり、これらのオブジェクトの検出パターンを指定したりできます。

ディスカバリ ルールを設定するには、MBean と MBean 属性の違いを理解しておく必要があります。 MBean は、管理が必要なデバイス、アプリケーション、または任意のリソースを表すことができるオブジェクトです。

たとえば、Web サーバーを表す MBean があります。 その属性は、接続数、スレッド数、リクエスト タイムアウト、http ファイル キャッシュ、メモリ使用量などです。 この考えを人間の包括的な言語で表現すると、コーヒー マシンを豆と水の補充時間などを監視対象の属性として持つ MBean として定義できます。

アイテムキー

ディスカバリルールの設定で、Type フィールドに JMX agent を選択します。

JMX オブジェクトのディスカバリでは、2 つのアイテムキーがサポートされています - jmx.discovery[] と jmx.get[] です。

jmx.discovery の使用

このアイテムは、MBean オブジェクトまたは属性を記述するローレベルディスカバリマクロを含む JSON オブジェクトを返します。たとえば、MBean 属性のディスカバリでは、次のようになります（見やすさのために整形しています）。

[
    {
        "{#JMXVALUE}":"0",
        "{#JMXTYPE}":"java.lang.Long",
        "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,CollectionCount",
        "{#JMXATTR}":"CollectionCount"
    },
    {
        "{#JMXVALUE}":"0",
        "{#JMXTYPE}":"java.lang.Long",
        "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,CollectionTime",
        "{#JMXATTR}":"CollectionTime"
    },
    {
        "{#JMXVALUE}":"true",
        "{#JMXTYPE}":"java.lang.Boolean",
        "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,Valid",
        "{#JMXATTR}":"Valid"
    },
    {
        "{#JMXVALUE}":"PS Scavenge",
        "{#JMXTYPE}":"java.lang.String",
        "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,Name",
        "{#JMXATTR}":"Name"
    },
    {
        "{#JMXVALUE}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXTYPE}":"javax.management.ObjectName",
        "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXDESC}":"java.lang:type=GarbageCollector,name=PS Scavenge,ObjectName",
        "{#JMXATTR}":"ObjectName"
    }
]

MBean のディスカバリでは、次のようになります（見やすさのために整形しています）。

[
    {
        "{#JMXDOMAIN}":"java.lang",
        "{#JMXTYPE}":"GarbageCollector",
        "{#JMXOBJ}":"java.lang:type=GarbageCollector,name=PS Scavenge",
        "{#JMXNAME}":"PS Scavenge"
    }
]

サポートされるマクロ

以下のマクロは、ディスカバリルール filter およびアイテム、トリガー、グラフのプロトタイプで使用できます:

制限事項

MBean のプロパティ名から LLD マクロ名を作成するアルゴリズムには、いくつかの制限があります。

• 属性名は大文字に変換されます
• 属性名に LLD マクロ名でサポートされていない文字が含まれている場合、その属性名は無視されます（LLD マクロは生成されません）。サポートされる文字は、次の正規表現で表せます: A-Z0-9_\.
• 属性名が "obj" または "domain" の場合、予約済みの Zabbix プロパティ {#JMXOBJ} および {#JMXDOMAIN} の値と重複するため、無視されます

次の jmx.discovery（"beans" モード）の例を考えてみてください。MBean には以下のプロパティが定義されています（一部は無視されます。以下を参照してください）:

name=test
тип=Type
attributes []=1,2,3
Name=NameOfTheTest
domAin=some

JMX ディスカバリの結果、次の LLD マクロが生成されます:

• {#JMXDOMAIN} - MBean のドメインを表す Zabbix 内部プロパティ
• {#JMXOBJ} - MBean オブジェクトを表す Zabbix 内部プロパティ
• {#JMXNAME} - "name" プロパティから作成

無視されるプロパティは次のとおりです:

• тип : 名前にサポートされていない文字（非 ASCII）が含まれています
• attributes[] : 名前にサポートされていない文字が含まれています（角括弧はサポートされていません）
• Name : すでに定義されています（name=test）
• domAin : Zabbix の予約名です

例

MBean を使用した LLD ルール作成の、より実践的な例をさらに 2 つ見ていきましょう。
MBean を収集する LLD ルールと、MBean 属性を収集する LLD ルールの違いをよりよく理解するために、次の表を参照してください。

例1: MBeanの検出

このルールは3つのオブジェクトを返します。列の先頭行: MBean1、MBean2、MBean3。

オブジェクトの詳細については、サポートされるマクロの表、MBeanの検出 セクションを参照してください。

MBeanを収集する検出ルールの設定（属性なし）は、次のようになります。

ここで使用されるキー:

jmx.discovery[beans,"*:type=GarbageCollector,name=*"]

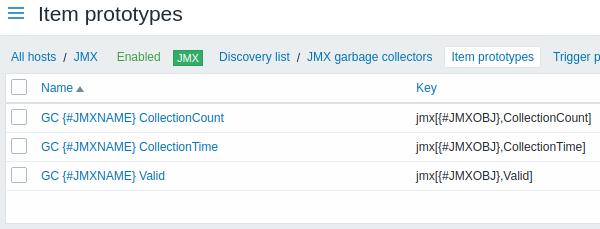

すべての属性を持たないガベージコレクタが検出されます。ガベージコレクタは同じ属性セットを持つため、アイテムプロトタイプで必要な属性を次のように使用できます。

ここで使用されるキー:

jmx[{#JMXOBJ},CollectionCount]
jmx[{#JMXOBJ},CollectionTime]
jmx[{#JMXOBJ},Valid]

LLD検出ルールの結果は、次のようなものになります（2つのガベージコレクタに対してアイテムが検出されます）。

例 2: MBean属性の検出

このルールは、次のフィールドを持つ 9 個のオブジェクトを返します。 MBean1Attribute1, MBean2Attribute1, MBean3Attribute1,MBean1Attribute2,MBean2Attribute2, MBean3Attribute2, MBean1Attribute3, MBean2Attribute3, MBean3Attribute3。

オブジェクトの詳細については、supported macros 表の Discovery of MBean attributes セクションを参照してください。

MBean属性を収集する検出ルールの設定は、次のようになります。

ここで使用されているキー:

jmx.discovery[attributes,"*:type=GarbageCollector,name=*"]

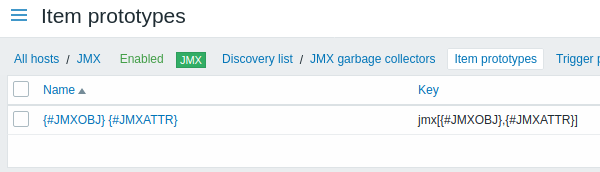

単一のアイテム属性を持つすべてのガベージコレクターが検出されます。

この特定のケースでは、各MBean属性ごとにアイテムがプロトタイプから作成されます。この設定の主な欠点は、すべての属性に対してアイテムプロトタイプが 1 つしかないため、トリガープロトタイプからトリガーを作成できないことです。そのため、この構成はデータ収集には使用できますが、自動監視には推奨されません。

jmx.get の使用

jmx.get[] は jmx.discovery[] アイテムと似ていますが、Java オブジェクトのプロパティを low-level discovery のマクロ名に変換しません。そのため、ハイフンや非 ASCII 文字など、LLD マクロ名の生成に関連する 制限 を受けずに値を返すことができます。

jmx.get[] をディスカバリに使用する場合、low-level discovery マクロは、ディスカバリルールの設定にあるカスタム LLD マクロ タブで個別に定義できます。JSONPath を使用して、必要な値を指定します。

MBeansの検出

検出アイテム: jmx.get[beans,"com.example:type=*,*"]

レスポンス:

[
    {
        "object": "com.example:type=Hello,data-src=data-base,ключ=значение",
        "domain": "com.example",
        "properties": {
            "data-src": "data-base",
            "ключ": "значение",
            "type": "Hello"
        }
    },
    {
        "object": "com.example:type=Atomic",
        "domain": "com.example",
        "properties": {
            "type": "Atomic"
        }
    }
]

MBean 属性の検出

検出アイテム: jmx.get[attributes,"com.example:type=*,*"]

レスポンス:

[
    {
        "object": "com.example:type=*",
        "domain": "com.example",
        "properties": {
            "type": "Simple"
        }
    },
    {
        "object": "com.zabbix:type=yes,domain=zabbix.com,data-source=/dev/rand,ключ=значение,obj=true",
        "domain": "com.zabbix",
        "properties": {
            "type": "Hello",
            "domain": "com.example",
            "data-source": "/dev/rand",
            "ключ": "значение",
            "obj": true
        }
    }
]
