10 グラフ（クラシック）

概要

従来のグラフウィジェットでは、単一のカスタムグラフまたは単純なグラフを表示できます。

設定

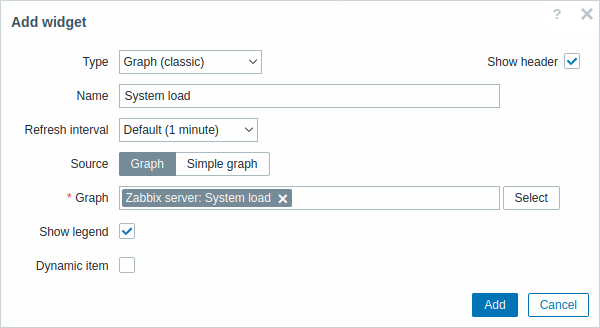

設定するには、タイプとして Graph (classic) を選択します:

すべてのウィジェットに共通の共通パラメータに加えて、次の固有オプションを設定できます:
Source グラフのタイプを選択します:
Graph - カスタムグラフ;
Simple graph - シンプルグラフ.
Graph 表示するカスタムグラフを選択します。
または、グラフのdata sourceとして互換性のあるウィジェットを選択します。
このパラメータは、Source が "Graph" に設定されている場合に使用できます。
Item シンプルグラフに表示するアイテムを選択します。
または、アイテムのdata sourceとして互換性のあるウィジェットを選択します。
このパラメータは、Source が "Simple graph" に設定されている場合に使用できます。
Time period グラフにデータを表示する期間を設定します。期間のdata sourceを選択します:
Dashboard - Time period セレクターをデータソースとして設定します;
Widget - Widget パラメータで指定した互換性のあるウィジェットをデータソースとして設定します;
Custom - From および To パラメータで指定した期間をデータソースとして設定します; 設定すると、ウィジェットの右上隅に時計アイコンが表示され、マウスオーバー時に設定時刻を示します。
Widget 期間のデータソースとして、互換性のあるウィジェットを入力または選択します。
このパラメータは、Time period が "Widget" に設定されている場合に使用できます。
From 期間の開始時刻を入力または選択します。
相対時刻の構文 (now, now/d, now/w-1w, など) がサポートされています。
このパラメータは、Time period が "Custom" に設定されている場合に使用できます。
To 期間の終了時刻を入力または選択します。
相対時刻の構文 (now, now/d, now/w-1w, など) がサポートされています。
このパラメータは、Time period が "Custom" に設定されている場合に使用できます。
Show legend このチェックボックスのチェックを外すと、グラフ上の凡例を非表示にします（既定ではチェックされています）。
Override host ホストのdata sourceとして、互換性のあるウィジェットまたはダッシュボードを選択します。
このパラメータは、テンプレートダッシュボードでウィジェットを設定する場合は使用できません。

グラフの凡例は、3つのセクションで構成されます:

  • アイテムとその集計値
  • パーセンタイル（設定されている場合）
  • トリガー（表示されているアイテムに関連付けられている場合）

ウィジェット内のグラフの高さが不十分な場合、凡例は表示されないか、一部のみ表示されることがあります。 最初にトリガーとパーセンタイルが非表示になり、その後アイテムの凡例が非表示になります。 凡例全体を表示するには、ウィジェットの縦サイズを大きくしてください。

表示できるトリガーの線は 3 本までです。 トリガーがそれ以上ある場合は、重大度の低いトリガーが優先して表示されます。

クラシックグラフウィジェットで表示される情報は、ウィジェットメニューを使用して .png 画像としてダウンロードできます:

ウィジェットのスクリーンショットは Downloads フォルダに保存されます。
